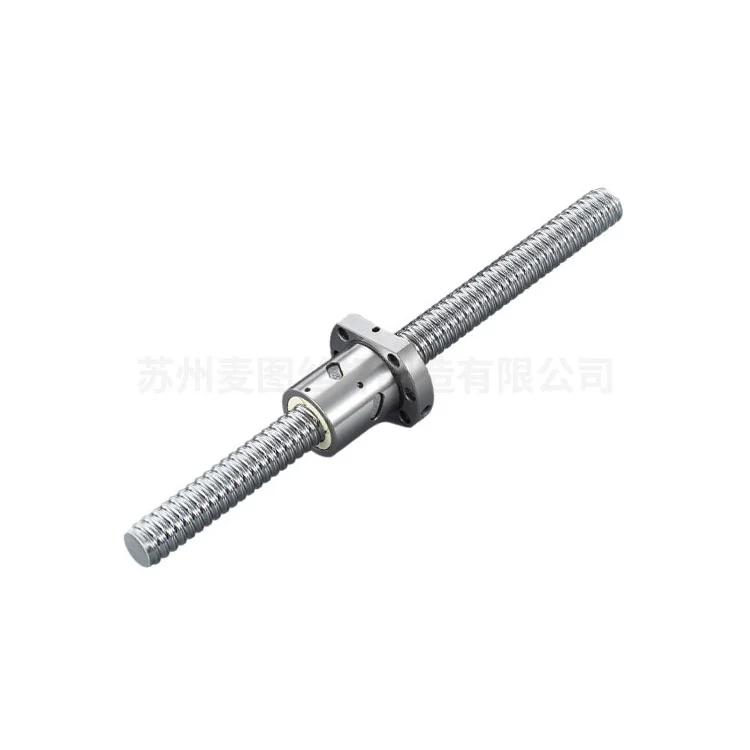

Dobbel mutter rullet kuleskrue

Med røtter i kjerneingeniørkonsepter, stoler Maitus kvalitetsskruer med dobbel mutter på en rullende kontaktmekanisme – resirkulerende kulelagre reduserer friksjonen mellom skrueakselen og mutteren til et minimum. Denne innovative designen overgår trapesformede blyskruer med en betydelig margin, med en mekanisk effektivitet på 90 % eller høyere. Som sådan har det blitt et uerstattelig valg for applikasjoner der presisjon, pålitelighet og energibesparelser ikke er omsettelige.

Tekniske høydepunkter

1. Gjenger på skruen lages via en presisjons kaldvalseteknikk. Denne prosessen øker overflatehardheten og sikrer konsistent kornstruktur, samtidig som kostnadene holdes håndterbare for produksjonskjøringer med middels til stort volum.

2.Mutteren har en plassbesparende design integrert med kulereturkanaler og deflektorer. Dette oppsettet garanterer sømløs ballresirkulasjon, selv når den utsettes for svingende belastninger og driftshastigheter.

3.Velgbare forhåndsbelastningsløsninger – som doble mutterkonfigurasjoner eller forskjøvede ledninger – eliminerer effektivt aksialt tilbakeslag, og leverer eksepsjonell repeterbarhet i posisjon for krevende oppgaver.

4. Produsert i streng overensstemmelse med ISO 3408 og JIS B1192 standarder, og sikrer konsistent dimensjonsnøyaktighet og pålitelig ytelse på tvers av alle enheter.

Viktige ytelsesfordeler

Kaldvalseprosessen gir gjenværende trykkspenninger til skruens overflate, noe som fører til bemerkelsesverdige forbedringer på tre kritiske områder:

1. Forlenget tretthetslevetid: Forbedret holdbarhet under dynamiske belastningsforhold, med nominell levetid beregnet i tråd med industristandarden L10 levetidsformel.

2. Overlegen stivhet: Optimaliserte stivhetsegenskaper gjør denne kuleskruen ideell for applikasjoner som krever rask respons og minimal strukturell deformasjon.

3. Glatt, stille drift: En førsteklasses overflatefinish (med Ra-verdier typisk ≤ 0,4 μm) minimerer vibrasjoner og reduserer driftsstøy, og forbedrer den generelle systemytelsen.

Materialspesifikasjoner

Applikasjonsindustrier

CNC-maskinverktøy og industriell robotikk

Luftfartsaktiveringssystemer

Medisinsk bildediagnostikk og automatisert diagnostisk utstyr

Håndtering av halvlederwafer og litografi

Samlebånd for elektriske kjøretøybatterier

Vår doble mutter rullede kuleskrue gjennomgår strenge tester for posisjonsnøyaktighet. Og dette kan sikre samsvar med industrielle presisjonskvaliteter (C3-C7). Ved å kombinere rullet gjengeøkonomi med kuleskrueytelse, gir dette produktet en optimal løsning for automasjonsindustrier der presisjon, lang levetid og totale eierkostnader er følsomme.

Produksjonsparametere

Hvorfor velge Maitu for dine behov?

Teknisk dyktighet og bevist merittliste:

Med over 12 års spesialisert produksjonserfaring (som stammer fra en 20-årig arv i Shanghai), har Maitu med suksess levert over 16 000 typer skruekonfigurasjoner. Vi selger ikke bare deler; vi tilbyr bevegelseskontrollløsninger støttet av en historie med å betjene 5000+ globale kunder.

Zero-backlash presisjon med dobbel mutterteknologi:

Våre kuleskruer med dobbel mutter er konstruert for å eliminere aksialt tilbakeslag gjennom valgbare forhåndsspenningsløsninger. I motsetning til standard enkeltmuttere, gir vår doble mutterkonfigurasjon overlegen posisjonell repeterbarhet og forbedret stivhet, noe som gjør dem til det optimale kostnadseffektive alternativet til dyre jordskruer for C5-C7 presisjonskrav.

Overlegen materialintegritet og overflatefinish:

Vi bruker SCM435/SNCM220 høykarbon kromstål, gjennomherdet til HRC 58-62. Kombinert med vår presisjons kaldvalseteknikk og en overflatefinish på Ra ≤ 0,4 μm, tilbyr skruene våre forlenget L10-tretthetslevetid og en mekanisk effektivitet som overstiger 90 %, noe som reduserer den totale eierkostnaden (TCO) betydelig.

Avansert sporbarhet via egenutviklet ERP:

Kvalitet er en vitenskap, ikke en tilfeldighet. Maitu bruker et proprietært ERP-system for å spore hvert trinn i produksjonen – fra varmebehandling av råvarer til endelig dynamisk testing. Dette sikrer at hver forsendelse strengt tatt overholder ISO 3408 og JIS B1192 standarder, og gir våre kunder full åpenhet og konsistent kvalitet.

FAQ

1. Hvordan sikrer Maitu presisjonsgraden til en rullet kuleskrue sammenlignet med en slipt?

Mens jordskruer tradisjonelt brukes for ultrahøy presisjon, lar Maitus avanserte kaldvalsingsteknologi kombinert med vårt doble mutterforspenningssystem oss oppnå C5 til C7 presisjonsgrader. Dette tilbyr en høyytelsesløsning med et betydelig lavere prispunkt, ideell for automatisering og robotikk der både nøyaktighet og budsjett er kritiske faktorer.

2. Kan du tilby tilpasset sluttbearbeiding i henhold til våre spesifikke CAD-tegninger?

Ja. Vi driver 10 spesialiserte produksjonslinjer utstyrt med høypresisjons CNC dreiebenker spesielt for tilpasset sluttbearbeiding. Enten din applikasjon krever spesifikke låseringspor, kileaksler eller gjengede ender, sikrer vi at bearbeidingen er konsentrisk til kulebanen for å forhindre vibrasjon og for tidlig slitasje.

3. Hva er den typiske ledetiden for bulkbestillinger og OEM-tilpasninger?

Takket være vårt tofabrikkoppsett i Suzhou og Dongguan opprettholder vi en høy produksjonskapasitet. For standardspesifikasjoner fører vi et betydelig lager av valsede aksler. For OEM-tilpasninger, når tegningen er bekreftet via vår ERP-overvåkede arbeidsflyt, tilbyr vi en strømlinjeformet produksjonsplan for å sikre rettidig levering, selv for store volumbestillinger.

4. Hvordan garanterer du kvaliteten og ytelsen til kuleskruene før frakt?

Hver Maitu Double Nut Rolled Ball Screw gjennomgår en streng inspeksjonsprotokoll. Dette inkluderer testing av overflatehardhet, dimensjonal verifisering (kompatibel med ISO 3408) og testing av jevn kjøring.

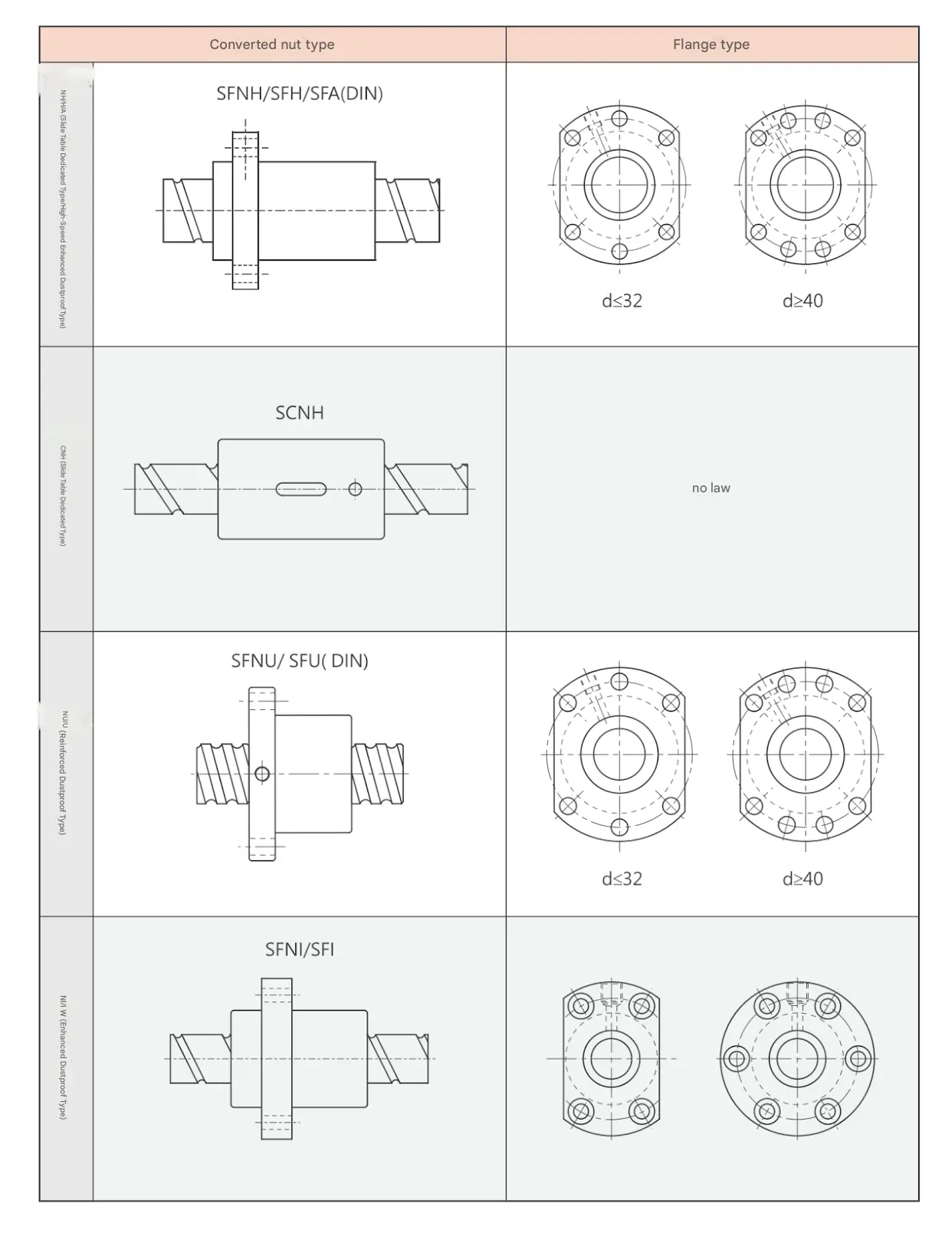

Kuleskruemutterreferanse

For flere detaljer og andre muttertyper, vennligst kontakt oss.
