Detaljert forklaring på forskjellen mellom trapesformet skrue og kuleskrue. Det er nok å lese denne artikkelen.

I det mekaniske transmisjonssystemet påvirker skruen, som kjernetransmisjonskomponenten, direkte nøyaktigheten, effektiviteten og levetiden til utstyret. Som to mainstream-kategorier,trapesformede skruerog kuleskruer får ofte mange kjøpere og ingeniører til å vikle seg inn i utvalget: Hva er kjerneforskjellene mellom de to? Hvilken er best egnet for ditt eget utstyrsbehov? Dagens artikkel vil gi deg en omfattende analyse av forskjellene mellom trapesformede skruer og kuleskruer fra nøkkeldimensjoner som struktur, ytelse og anvendelse, og hjelpe deg raskt å velge riktig produkt!

1. Ulike kjernestrukturer: overføringsprinsippet bestemmer de grunnleggende forskjellene

 Den vesentlige forskjellen mellom trapesformede skruer og kuleskruer stammer fra forskjellen i deres kjernetransmisjonsstrukturer, som direkte legger grunnlaget for alle påfølgende ytelsesforskjeller mellom de to.

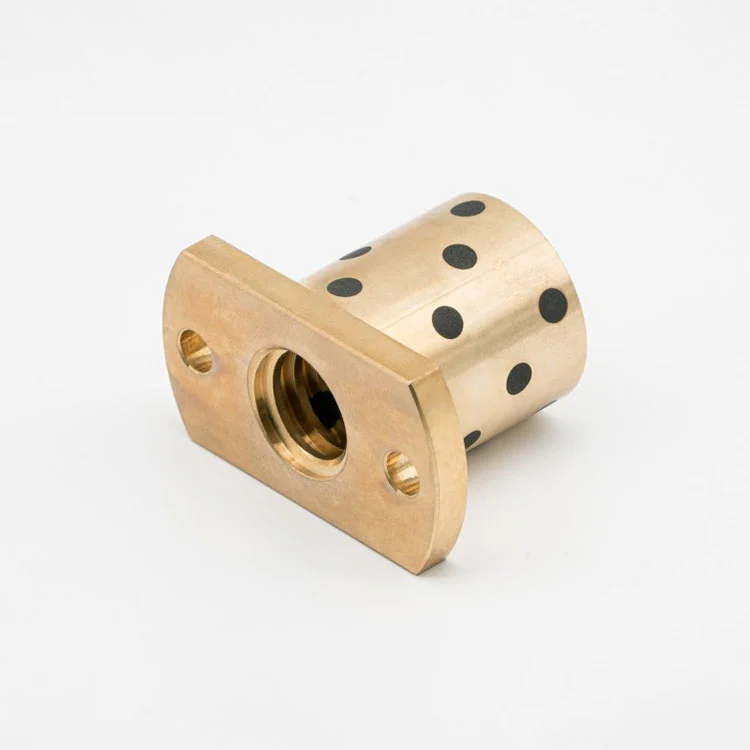

 Trapesskrue: Ved å bruke en trapesgjenge (tannprofilvinkelen er vanligvis 30° eller 29°) for direkte overføring, er skruen i direkte kontakt med gjengeoverflaten på mutteren, og kraftoverføring og lineær bevegelseskonvertering oppnås gjennom inngrepet mellom gjengene. Strukturen er relativt enkel, hovedsakelig sammensatt av trapesformet gjengeskrue, mutter og nødvendig smøring og støvtette deler, uten ekstra rulleelementstruktur. Denne direkte kontaktoverføringsmetoden er kjernekilden til dens påfølgende "lav presisjon, høy friksjon" og andre egenskaper.

 Kuleskrue: Kuler (vanligvis stålkuler) legges mellom skruen og mutteren som rulleelementer. De innvendige gjengene til skruen og mutteren er utformet som bueformede løpebaner som matcher kulene. Under overføring driver motoren skruen til å rotere, og kulene ruller i løpebanen. Rullingen av kulene innser den relative bevegelsen mellom skruen og mutteren. Samtidig vil kulene sirkulere og resiprokere gjennom returanordningen for å danne en kontinuerlig overføring. Denne strukturelle utformingen av "rullende friksjon i stedet for glidende friksjon" gjør at den kan oppnå kvalitative forbedringer når det gjelder nøyaktighet og effektivitet.

Kjernesammendrag: Den trapesformede skruen er en "glidetransmisjon" og kuleskruen er en "rullende transmisjon". Den strukturelle forskjellen er "roten" til alle forskjellene mellom de to!

2. Sammenligning av nøkkelytelse: se fordeler og ulemper tydelig i 5 dimensjoner

 Forskjeller i struktur oversetter seg direkte til forskjeller i ytelse, og ytelse er kjernegrunnlaget for seleksjon. Følgende vil hjelpe deg intuitivt å føle forskjellen mellom de to fra de fem nøkkeldimensjonene nøyaktighet, effektivitet, belastning, levetid og støy:

1. Nøyaktighet: Kuleskrue har fordelen av rullekvalitet, og trapesformet skrue oppfyller grunnleggende behov.

 Nøyaktighet er en av kjerneindikatorene for skrueoverføring, spesielt for presisjonsbehandling og automatiseringsutstyr.

 Fordi den trapesformede skruen tar direkte glidende kontakt med gjengeoverflaten, slites gjengeoverflaten relativt raskt under overføringsprosessen og er utsatt for å "krype" (ujevn bevegelse under lavhastighetsdrift), noe som resulterer i lav posisjoneringsnøyaktighet og lav repeterbarhet. Generelt er nøyaktighetsnivået påtrapesformede skruerer mellom C7-C10, som kun kan møte behovene til vanlige overføringsscenarier og ikke kan tilpasses høypresisjonsutstyr.

 Kuleskruen er avhengig av fordelene med kulerullende transmisjon. Friksjonskraften under overføringsprosessen er liten og jevn, slitasjegraden er mye lavere enn for den trapesformede skruen, og krypfenomenet er i utgangspunktet ikke-eksisterende. Nøyaktighetsnivået kan nå høypresisjonsnivået til C3-C5, og noen avanserte modeller kan til og med nå C2-nivået. Den kan oppnå nøyaktig posisjonering på mikronnivå og er fullt egnet for scener med ekstremt høye nøyaktighetskrav som CNC-maskinverktøy, presisjonstestingsutstyr og automatiserte roboter.

2. Effektivitet: Kuleskrue har betydelige energibesparende fordeler, mens trapesformet skrue har høyere energiforbruk.

 Overføringseffektivitet er direkte relatert til energiforbruket og driftskostnadene til utstyret, spesielt for utstyr som opererer kontinuerlig over lang tid.

 Den glidende friksjonsoverføringsmetoden til den trapesformede skruen har en stor friksjonskoeffisient (vanligvis mellom 0,15-0,25), og en stor mengde strøm forbrukes for å overvinne friksjon. Overføringseffektiviteten er lav, vanligvis bare 30%-50%. Dette betyr at mer enn halvparten av motoreffekten går tapt ved friksjon, noe som ikke bare øker energiforbruket, men også gjør at skruen og mutteren lett varmes opp.

 Rullefriksjonskoeffisienten til kuleskruen er ekstremt liten (bare 0,003-0,005), og overføringseffektiviteten kan være så høy som 90% -95%. Effekten fra motoren kan konverteres til overføringskraft i maksimal grad, noe som ikke bare reduserer energiforbruket til utstyret, men også reduserer oppvarmingsfenomenet, slik at utstyret kan kjøre mer stabilt i lang tid.

3. Last: Hver har sine egne fordeler. Den trapesformede skruen er slagfast, og kuleskruen er egnet for høy belastning og jevn overføring.

 Lastekapasiteten må differensieres basert på scenarier. Begge har sine egne fordeler under forskjellige belastningstyper.

 På grunn av det større kontaktområdet til gjengeoverflaten og egenskapene til glidende transmisjon, har den trapesformede skruen en sterkere evne til å motstå støtbelastninger og fungerer mer stabilt i noen scenarier med store øyeblikkelige støt (som lite trykkutstyr, manuelle løftemekanismer). I scenarier for kontinuerlig overføring med høy belastning vil imidlertid friksjons- og oppvarmingsproblemet forverres, noe som resulterer i begrenset lastekapasitet.

 Kuleskruen overfører belastning gjennom flerpunktskontakt av kulene, yter bedre i stabile og høylastscenarier, og tåler store aksiale belastninger. Samtidig, på grunn av sin høye effektivitet og lave varmegenerering, er stabiliteten under høybelastning kontinuerlig drift langt bedre enn den for trapesformede skruer, noe som gjør den egnet for CNC-maskinverktøys mateaksler, kraftig automatisert transportutstyr og andre scenarier. Det skal imidlertid bemerkes at kuleskruens evne til å motstå støtbelastninger er relativt svak, og misbruk i sterke støtscenarier må unngås.

4. Levetid: Kuleskruer er mer holdbare, mens trapesformede skruer har høye vedlikeholdskostnader.

 Levetiden er direkte relatert til vedlikeholdskostnadene og nedetidstapet til utstyret, og er en viktig faktor når bedrifter velger modeller.

 Den glidende friksjonen til den trapesformede skruen vil føre til at gjengeoverflaten slites raskere og levetiden vil generelt være kortere, vanligvis rundt noen tusen til 10 000 timer. Hyppig smøring er nødvendig under bruk, ellers vil det forverre slitasje og øke vedlikeholdskostnader og nedetid.

 Rullefriksjonen og slitasjen til kuleskruen er ekstremt liten. Så lenge det smøres regelmessig og forurensning unngås, kan levetiden nå titusenvis eller til og med hundretusenvis av timer. Returstrømningsanordningen i sin struktur har en moden design, kulesirkulasjonen er stabil, og slitasjen er jevn, noe som reduserer vedlikeholdsfrekvensen og kostnadene betydelig. Den er spesielt egnet for produksjonslinjescenarier som krever høy kontinuerlig drift av utstyr.

5.Støy: Kuleskruen går roligere, mens den trapesformede skruen har mer tydelig støy.

 I scenarier der det kreves støy, som for eksempel automatiserte produksjonslinjer og kontorutstyr, er driftsstøyen til skruen en viktig indikator.

 Under glideoverføringen til den trapesformede skruen vil friksjonen mellom gjengeoverflatene og det mulige krypfenomenet produsere åpenbar støy, spesielt når du kjører med høy hastighet, er støyen enda større, og den generelle støyverdien er over 60 desibel.

 Kuleoverføringen til kuleskruen er mer stabil og friksjonsstøyen er ekstremt liten. Med prosesseringsteknologi med høy presisjon kan støyen under drift kontrolleres under 50 desibel, i utgangspunktet oppnå "stille drift" og egnet for lavstøyscenarier som laboratorier, medisinsk utstyr og kontorautomatiseringsutstyr.

3. Sammenligning av bruksscenarier: Velge riktig skrue = øke verdien på utstyret

 Kombinert med ytelsesforskjellene ovenfor, er det en klar skillelinje mellom bruksscenarioene for trapesformede skruer og kuleskruer. Bare ved å matche scenariene nøyaktig kan de beste resultatene oppnås:

 Kjerneapplikasjonsscenariene fortrapesformede skruer: egnet for scenarier der nøyaktighet, effektivitet og støy ikke er høy, budsjettet er begrenset, eller det er en viss støtbelastning, for eksempel: manuelle løfteplattformer, små portåpnings- og lukkemekanismer, overføringsmekanismer for vanlig transportutstyr, rimelig husholdningsutstyr (som små heiser), enkelt emballasjeutstyr, etc. Dens største fordeler, enkle overføringsmuligheter, lave kostnader, lav vedlikeholdsstruktur og lav vedlikeholdsstruktur behov.

 Kjerneanvendelsesscenariene for kuleskruer: egnet for utstyrsscenarier fra middels til høy ende som har høye krav til nøyaktighet, effektivitet, levetid og støy, for eksempel: CNC-maskinverktøy, mateakseltransmisjoner for maskineringssentre, leddoverføringer av automatiserte roboter, posisjoneringsmekanismer for presisjonstestinstrumenter, medisinsk utstyr (som CT-roboter, kirurgisk utstyr, kirurgisk utstyr, kirurgisk utstyr), skjæreutstyr, etc. Selv om kostnadene er relativt høye, kan det i stor grad forbedre ytelsen og stabiliteten til utstyret og skape høyere produksjonsverdi for bedriften.

4. Valgguide: 3 trinn for å lære deg å velge riktig skrue

 Etter å ha lest forskjellene mellom de to, vet mange kanskje fortsatt ikke hvilken de skal velge? Lær deg 3 trinn for raskt å låse tilpasningsplanen:

Klargjør kjernekravene: Bestem først kjernekravene til ditt eget scenario for nøyaktighet, effektivitet og levetid - hvis du trenger presisjon på mikronnivå og langsiktig kontinuerlig drift, velg kuleskruen direkte; hvis det bare er grunnleggende girkasse og budsjettet er begrenset, velger du bare den trapesformede skruen.

Vurder arbeidsforholdene: Sjekk om det er en støtlast (hvis det er, vil trapeskruen bli prioritert), om det er krav til støy (velg kuleskrue for lite støy), og om kjørehastigheten er høy (velg kuleskrue for høyhastighetsscenarier).

Beregn den omfattende kostnaden: Ikke bare se på kjøpskostnaden. Selv om den opprinnelige kjøpsprisen på kuleskruen er høy, har den lang levetid, lave vedlikeholdskostnader, og den langsiktige omfattende kostnaden er lavere. Trapesskruen er billig i utgangspunktet, men med hyppig vedlikehold og utskifting kan den langsiktige kostnaden være høyere.
