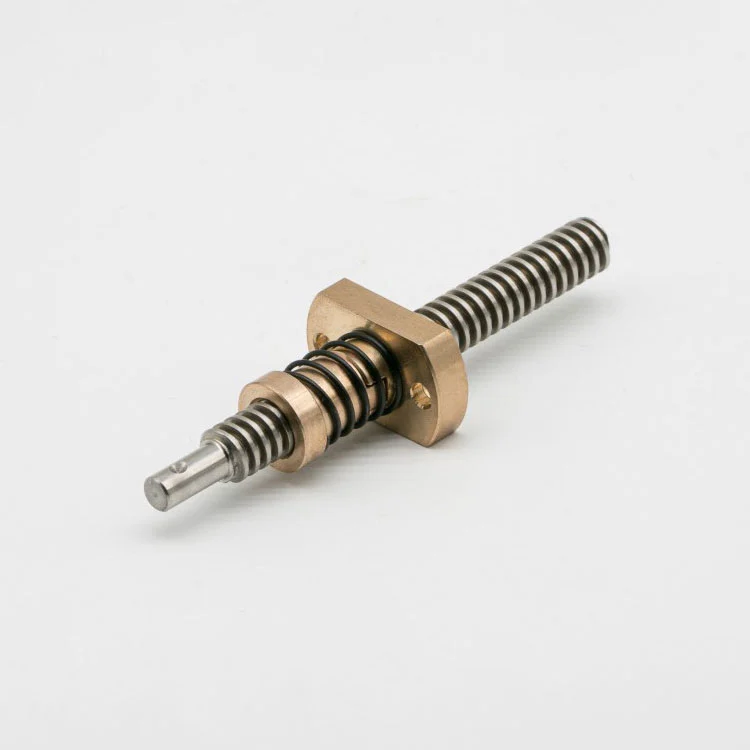

Anti-backlash trapesformet mutter for lineære aktuatorer

Maitu leverer høykvalitets og holdbar anti-bakslag trapesmutter for lineære aktuatorer i Kina. Maitu-fabrikken tar sikte på de personlige behovene til ulike lineære aktuatortyper (elektriske lineære aktuatorer, hydrauliske lineære aktuatorer, pneumatiske lineære aktuatorer), og tilbyr scenarioorienterte tilpasningsløsninger. I henhold til den lineære aktuatorens nominelle belastning, frem- og tilbakegående frekvens, slagområde, arbeidstemperatur og installasjonsgrensesnittstørrelse, kan vi fleksibelt tilpasse nøkkelparametere som trapesformet gjengespesifikasjon (metrisk/tommer), total mutterstørrelse, skivefjærforspenningskraft, materialvalg og overflatebehandling.

Med henvisning til de to grunnleggende konfigurasjonene av lineære aktuatorlederskruer (roterende ledeskrue og roterende mutter), vedtar produktet en universell grensesnittdesign, som er kompatibel med mainstream lineære aktuatortransmisjonskomponenter, og kan settes sammen direkte med blyskruer med forskjellige spesifikasjoner uten å endre den originale aktuatorstrukturen, noe som i stor grad forbedrer effektiviteten av utstyrsoppgradering og vedlikehold.

Produktets tekniske spesifikasjoner

Merk: * indikerer spesielle spesifikasjoner, som kan tilpasses i henhold til den lineære aktuatorens type, nominell belastning, frem- og tilbakegående frekvens og installasjonsplass. Vi kan fleksibelt justere skivefjærens forspenningskraft og gjengepresisjon, og strengt følge GB/T 17587-2018-standarden for produksjon, for å matche høyfrekvente frem- og tilbakegående og variabel belastningsarbeidsbehov til forskjellige lineære aktuatorer, noe som sikrer at det aksiale tilbakeslaget er effektivt kontrollert og overføringseffektiviteten opprettholdes, som er i tråd med overføringsprinsippet for anti-tilbakeslag. Samtidig kan vi tilby både metriske og imperiale gjengeinstallasjonsmuttere i henhold til dine krav, noe som ytterligere forbedrer kompatibiliteten.

Funksjonelle høydepunkter og lineære aktuatortilpasningsfunksjoner

1. Skivefjærkomposittforspenning, stabil anti-backlash: Ved å ta i bruk kjernedesignen til platefjærkomposittforspenning kombinert med presisjonsslipt trapesformet gjenge, forskjellig fra spalttypefjæren og dobbel-elastiske O-ringstrukturer til tidligere produkter, realiserer den ensartet forspenningskraftfordeling, kan stabilt kontrollere det aksiale tilbakeslaget innen 0,004-000, som løser problemet med grunnleggende bevegelse, posisjonering. avvik og overføringsustabilitet forårsaket av aksialt tilbakeslag under høyfrekvent frem- og tilbakegående bevegelse av lineære aktuatorer, noe som sikrer jevn og presis drift av aktuatoren.

2. Høy tretthetsmotstand, tilpasset høyfrekvent frem- og tilbakegående bevegelse: Med sikte på høyfrekvente frem- og tilbakegående bevegelsesegenskapene til lineære aktuatorer (opptil 15 sykluser/min), tar skivefjæren i bruk høyfast legeringsmateriale med utmerket utmattelsesmotstand, som tåler 20 000+ ganger med frem- og tilbakegående gjenger, og gjenger er ikke lett å deformere strukturen, og det er ikke lett å fati dekompresjon. slitasje, som sikrer stabil ytelse mot tilbakeslag under langvarig høyfrekvent drift, noe som er spesielt egnet for lineære aktuatorer som krever kontinuerlig og stabil drift.

3. Sterk bæreevne, tilpasset variabel belastning: Lineære aktuatorer tåler ofte variabel belastning under drift. Denne anti-backlash trapesmutteren for lineære aktuatorer er laget av slitesterkt materiale med høy styrke og gjennomgår presisjonsbearbeiding, med sterk statisk og dynamisk lastbærende kapasitet, som kan tåle stor aksial skyvekraft og radiell belastning uten deformasjon, og opprettholde stabil overføring selv når lasten endres, tilpasser seg de lineære arbeidskarakteristikkene og applikasjonens arbeidskarakteristika. bærende krav til trapesformede blyskrueheiser og annet relatert utstyr.

4. Lav friksjon og høy overføringseffektivitet: Gjengeoverflaten er behandlet med et spesielt smørende belegg, som effektivt reduserer friksjonskoeffisienten mellom mutteren og ledeskruen, friksjonskoeffisienten er mindre enn 0,08, overføringseffektiviteten er så høy som 92% eller mer, noe som ikke bare reduserer energiforbruket til lineære aktuatorer, men også reduserer varmegenerering under drift, og reduserer varmegenerering under drift, og reduserer total effektivitet av det lineære aktuatorsystemet.

Ytelsesparametere og streng kvalitetskontroll

1. Aktuatororientert materialvalg: Valgfri høyfast slitesterk bronselegering (høy belastning, sterk utmattingsmotstand) og forsterket ingeniørplast (lette, selvsmørende) materialer. Blant dem er bronselegering egnet for lineære aktuatorer med tung belastning (som industrielle hydrauliske lineære aktuatorer, trapesformede blyskrueheiser), og forsterket ingeniørplast er egnet for lineære aktuatorer med lett last og høyfrekvente aktuatorer (som små elektriske lineære aktuatorer), som fullt ut matcher belastnings- og bevegelseskravene til forskjellige lineære aktuatorer for valg av lineære aktuatorer og standardmuttere til høyytelsesmuttere.

2. Presisjonsindikatorer for lineær overføring: Gjengepresisjon når ISO 4-nivå, stigningsfeil er mindre enn ±0,004 mm, posisjonell repeterbarhet er ≤±0,006 mm, tilbakeslag kan kontrolleres innenfor 0,004-0,01 mm, noe som er bedre enn den generelle transmisjonspresisjonen til lineær aktuator som kan oppnå lineære aktuatorer og trapesformede posisjoner. stabil bevegelse, og oppfyller presisjonskravene i GB/T 17587-2018-standarden.

3. Levetid og holdbarhet: Etter overflateherding og anti-korrosjonsbehandling når overflatehardheten HRC 56-60, slitestyrken er 75% høyere enn for vanlige trapesmuttere, og levetiden kan nå mer enn 4,5 år under normal bruk og regelmessig vedlikehold, tilpasset de langsiktige kontinuerlige driftsbehovene til reduksjon av lineære komponent-vedlikeholds- og utskiftingsfrekvenser, i tråd med holdbarhetskravene til trapesformede blyskrueheiser og annet lineært aktuatorrelatert utstyr.

Maitus fordeler

1. Lineær aktuator-fokusert FoU-evne: Vårt FoU-team har 8 senioringeniører med mer enn 8 års erfaring innen lineær transmisjon og lineære aktuatorkomponenter, med fokus på FoU og optimalisering av anti-slipp-teknologi for lineære aktuator-scenarier, mestring av kjerneteknologier som platefjærkompositt-forspenningskonstruksjon og gjengeoptimalisering av Nupezo-sliping, for lineære aktuatorer i henhold til høyfrekvente frem- og tilbakegående og variable belastningsegenskaper til lineære aktuatorer, noe som sikrer perfekt tilpasning til ulike typer lineære aktuatorer.

2. Standardisert produksjon og streng testing: Utstyrt med profesjonelle produksjonslinjer for lineære aktuatormutter og presisjonstestingsutstyr (som tretthetstestmaskin, transmisjonseffektivitetstester), gjennomgår hvert produkt streng tilbakeslagsdeteksjon, utmattelsestest, lastbærende test og høytemperaturmotstandstest før det forlater fabrikken, i tråd med GB 7/T/27158/T/27158/T/20158 3098.1-2010-standarder, med en kvalifikasjonsgrad på 100 %, som sikrer at hver mutter kan møte høyytelseskravene til lineære aktuatorer.

3. Rik tilpasningserfaring for lineære aktuatorer: Etter å ha levert tilpassede anti-slippløsninger for mer enn 2900 lineære aktuatorprodusenter og brukere, som dekker elektriske, hydrauliske, pneumatiske og andre typer lineære aktuatorer, samt trapesformede blyskrueheis-scenarier, har vi rik erfaring med å matche forskjellige lineære aktuatormodeller og arbeidsforhold i henhold til spesifikke aktuatormodeller og arbeidsforhold.

4. Autoritativ sertifisering og markedsanerkjennelse: Bestått ISO 9001 kvalitetsstyringssystemsertifisering, RoHS-miljøsertifisering og CE-sertifisering, med en rekke patenter relatert til lineær aktuator anti-backlash overføringsteknologi, som betjener innenlandske og utenlandske lineære aktuatormerker, og produktene har blitt svært anerkjent for deres stabilitet, holdbarhet, holdbarhet i feltheiser og overføringseffektivitet i feltet og overføringsskruer. aktuatorer.

Tilpasningsprosess og fullservicestøttesystem

1. Formulering av etterspørselskommunikasjon og skjema: Vårt profesjonelle tekniske team gir en-til-en-konsultasjon, forstår din lineære aktuatortype, nominell belastning, frem- og tilbakegående frekvens, slagrekkevidde, arbeidsmiljø og installasjonsgrensesnittkrav, og formulerer målrettede tilpasningsskjemaer, inkludert materialvalg, justering av skivefjærforspenningskraft og strukturell design, og strengt referert til den nasjonale standarden. for lineære aktuatorer passer perfekt til din lineære aktuator.

2. Prøveprøveproduksjon og ytelsestest: I henhold til det bekreftede tilpasningsskjemaet, fullfører vi 2D/3D-tegningsdesign, utfører prøveprøveproduksjon og tester prøven på den tilsvarende lineære aktuatoren for å verifisere anti-backlash-effekten, utmattelsesmotstanden, overføringseffektiviteten og installasjonskompatibiliteten, og justere og optimere til den oppfyller kravene dine før masseproduksjonen av produktet oppfyller linjens behov.

3. Emballasje- og transportbeskyttelse: Vedta antikollisjons-, fuktsikker og anti-oljeemballasje, som effektivt kan forhindre at produktet blir skadet under transport, unngå gjengedeformasjon og skivefjærskade, og sikre at produktytelsen ikke påvirkes når den ankommer destinasjonen, spesielt egnet for langdistansetransport av bulkordrer.

4. Effektiv leveringsforpliktelse: Standardmodeller egnet for mainstream lineære aktuatorer er på lager, med en leveringstid på 1-3 virkedager; tilpassede produkter leveres innen 7-11 virkedager, noe som effektivt forkorter oppgraderings- og vedlikeholdssyklusen for lineær aktuator, og sikrer normal drift av utstyret.

5. Ettersalgsservice og teknisk veiledning: Gi 30-måneders kvalitetsgarantiperiode, profesjonelle teknikere gir 24-timers online og teknisk støtte på stedet, rettidig løse installasjons-, feilsøkings- og bruksproblemer av produktet; gi gratis erstatning hvis det er et produktkvalitetsproblem innenfor garantiperioden, og gi regelmessig vedlikeholdsveiledning for å forlenge levetiden til Anti-Backlash-trapesmutteren for lineære aktuatorer og den lineære aktuatoren.

Installasjonsveiledning og daglige vedlikeholdstips

1. Installasjonstrinn: Før installasjon, rengjør gjengeoverflaten på mutteren og den tilhørende ledeskruen med en lofri klut dyppet i industriell smøreolje for å fjerne støv, oljeflekker og andre urenheter, sikre tett inngrep og redusere innledende friksjon; installer mutteren på ledeskruen jevnt, unngå tvungen installasjon, juster skivefjærens forspenningskraft i henhold til den lineære aktuatorens belastnings- og bevegelseskrav, og fest flensen godt til den lineære aktuatorens bevegelige del for å unngå løs installasjon som påvirker transmisjonens presisjon og driftssikkerhet, spesielt for trapesformede blyskrueheisrelaterte installasjoner.

2. Regelmessig vedlikehold: Det anbefales å kontrollere sløret, skivefjærstatus og gjengenes renhet hver 3. måned (juster i henhold til frem- og tilbakegående frekvens); hvis du finner støv eller oljeflekker, rengjør dem i tide; tilsett en liten mengde høytemperaturbestandig smøreolje hver 5. måned for å redusere friksjonen, beskytte gjengene og skivefjæren og sikre langsiktig stabil drift, noe som bidrar til å opprettholde transmisjonseffektiviteten til den lineære aktuatoren.

3. Oppbevaringskrav: Oppbevares i et rent, tørt og godt ventilert miljø (temperatur 8-22℃, fuktighet ≤40%), unngå kontakt med høye temperaturer, etsende stoffer og skarpe gjenstander, forhindre gjengedeformasjon, skivefjærtretthet og overflateskader, og sikre anti-backlash ytelsen til Anti-Backlash Trapesformede muttere som er spesielt viktige for langtidslagring av aktuatorer for lineære reservedeler.

4. Forholdsregler ved bruk: Unngå overdreven belastning, voldsom start og stopp under bruk av den lineære aktuatoren, og ikke demonter mutteren etter ønske for å forhindre skade på skivefjæren og gjengestrukturen; unngå at fremmedlegemer kommer inn i gjengespalten for å forhindre overføringsstopp og skade på den lineære aktuatoren; kontroller regelmessig den selvlåsende ytelsen for å sikre driftssikkerhet, spesielt for scenarier med trapesformede blyskruer.

Gjeldende lineære aktuatortyper og bruksscenarier

1. Elektriske lineære aktuatorer: Gjelder for små og mellomstore elektriske lineære aktuatorer (som industrielle elektriske skyvestenger, lineære aktuatormoduler), eliminerer effektivt aksialt tilbakeslag, sikrer stabil bevegelse og presis posisjonering, og egnet for automatiserte produksjonslinjer, intelligent utstyr, medisinsk utstyr og andre scenarier, samt matching med trapesformede overføringsskruer.

2. Hydrauliske og pneumatiske lineære aktuatorer: Egnet for tunglast hydrauliske og pneumatiske lineære aktuatorer (som hydrauliske sylindre, pneumatiske sylindre med lineære overføringsmekanismer), med sterk lastbærende kapasitet og utmattelsesmotstand, tilpasset høylast- og høyfrekvente arbeidskarakteristika til slike aktuatorer, aktuatorer, aktuatorer, og andre felt.

3. Industrielle lineære aktuatorer: Gjelder for industrielle lineære aktuatorer som brukes i automatisert produksjon, for eksempel lineære mateaktuatorer, lineære løfteaktuatorer og trapesformede blyskrueheiser, med stabil ytelse mot tilbakeslag og høy overføringseffektivitet, som sikrer konsistens og stabilitet i produksjonsoperasjonene, forbedrer produksjonseffektivitet og produktkvalitetskrav til industrielle scenarier, og oppfyller de industrielle scenariet.

4. Spesielle lineære aktuatorer: Egnet for spesielle lineære aktuatorer (som høytemperatur lineære aktuatorer, utendørs lineære aktuatorer), med sterk miljøtilpasningsevne og korrosjonsmotstand, tilpasset tøffe arbeidsmiljøer, og egnet for romfart, bilproduksjon, utendørs utstyr og andre felt, samt spesialheiser trapesformet blyskrue.

Vanlige spørsmål og profesjonell teknisk støtte

1. Hva er forskjellen mellom dette produktet og de tidligere anti-backlash trapesmutrene?

3D-skriverversjonen har en delt fjærforspenningsstruktur, med fokus på kostnadseffektivitet og enkelt vedlikehold; posisjoneringssystemversjonen har en dobbel-elastisk O-ring-forspenningsdesign, med fokus på høy presisjon og langsiktig stabilitet; denne anti-backlash trapesmutteren for lineære aktuatorer vedtar en platefjærkompositt forspenningsstruktur, med fokus på tretthetsmotstand og høyfrekvent frem- og tilbakegående tilpasning, som er spesielt designet for høyfrekvente frem- og tilbakegående og variable belastningsegenskaper til lineære aktuatorer, og er mer i tråd med arbeidsrelaterte krav til utstyr for elevatorer og andre blyskruer.

2. Kan dette produktet tilpasses ledeskruen til min eksisterende lineære aktuator?

Ja, våre standardmodeller er kompatible med vanlige trapesformede blyskruer som brukes i lineære aktuatorer, og vi kan også tilpasse gjengespesifikasjonen og mutterstørrelsen i henhold til dine blyskrueparametere, og tilby både metriske og imperiale gjengealternativer, som sikrer direkte montering uten å endre den originale aktuatorstrukturen, og matcher de to grunnleggende konfigurasjonene av lineær aktuatorlederskrue og roterende aktuatorlederskrue.

3. Hvordan justere forspenningskraften til skivefjæren for å matche forskjellige arbeidsforhold?

Produktet er designet med en justerbar forspenningsstruktur, som fleksibelt kan justere kompresjonsgraden til skivefjæren i henhold til den lineære aktuatorens belastning, krav til frem- og tilbakegående frekvens og posisjoneringspresisjon, balansering av anti-backlash-effekt og overføringsglatthet, og tilpasning til forskjellige arbeidsforhold for lineære aktuatorer og trapesformede blyskrueheiser.

4. Hvordan bedømme om anti-backlash-effekten til mutteren er normal under bruk?

Etter installasjon, start den lineære aktuatoren for å kjøre med normal hastighet, observer om det er bevegelsesjitter eller unormal støy; bruk et presisjonsmåleinstrument for å oppdage posisjoneringsrepeterbarheten, hvis repeterbarhetsfeilen er innenfor ±0,006 mm, indikerer det at anti-backlash-effekten er normal, og produktet oppfyller presisjonskravene i GB/T 17587-2018-standarden.

5. Hva er levetiden til skivefjæren?

Skivefjæren bruker høyfast utmattelsesbestandig legeringsmateriale, som kan opprettholde stabil ytelse i mer enn 4,5 år under normal bruk og høyfrekvent frem- og tilbakegående bevegelse, og kan erstattes uavhengig når den er slitt, noe som er praktisk og raskt, og reduserer vedlikeholdskostnadene for den lineære aktuatoren og trapesformet blyskrueheis.

6. Tilbyr du teknisk støtte for bulkbestillinger av lineære aktuatorer?

Ja, for bulkbestillinger vil vi sende profesjonelle teknikere for å gi installasjon, feilsøking og vedlikeholdsveiledning på stedet, og gi detaljerte installasjons- og vedlikeholdsmanualer som er i samsvar med relevante nasjonale standarder, for å sikre at Anti-Backlash-trapesmutteren for lineære aktuatorer kan spille den beste anti-backlash- og transmisjonsytelsen i dine lineære blyskrue-aktuatorer og trapesoide.
