Hvordan leverer en trapesformet skrue jevn lineær bevegelse i ekte maskiner?

Disposisjon

• Identifiser den virkelige feilmodusen (drift, tilbakeslag, binding, slitasje, støy, varme).
• Forstå hvorforTrapesformet skrueprofilen balanserer lastekapasitet, produksjonsevne og stabilitet.
• Velg bly, diameter og endestøtte for å kontrollere hastighet, stivhet og pisking.
• Velg mutterdesign og materiale for å håndtere friksjon, forurensning og vedlikeholdsgrenser.
• Valider med en kort sjekkliste slik at produksjonsdeler matcher prototyper.

Smertepunktene som stadig dukker opp

Kjøpere starter sjelden med å si "Jeg trenger enTrapesformet skrue." De starter med hodepine: løftesøylen glir ned noen millimeter over natten, den lineære sleiden kan ikke gjenta en posisjon, eller mutteren blir varm og begynner å skrike. Her er de vanligste problemene – og hva de vanligvis peker på.

• Tilbakekjøring eller lastavvik:Du stopper motoren, men lasten kryper. Dette kan skje når bly er for aggressivt, friksjonen er for lav, eller systemet har vibrasjoner/støt. Mange trapesformede systemer kan motstå tilbakekjøring, men det er ikke automatisk - geometri betyr noe.
• Tilbakeslag som ødelegger posisjonering:Du snur retning og ingenting beveger seg et øyeblikk. Det "døde bandet" kan være forskjellen mellom smidig automatisering og et produkt som føles billig.
• Binding og ujevn bevegelse:Skruen føles glatt for hånd, men binder seg under montering. Feiljustering, utilstrekkelig endestøtte, eller et muttermateriale som ikke tåler kantbelastning er ofte den virkelige synderen.
• Rask slitasje og svart støv:Tørrkjøring med feil materialpar kan slites raskt, spesielt ved forurensning. Noen ganger eksisterer smøring - men det er feil type, påført inkonsekvent eller blir vasket bort.
• Støy og varme ved hastighet:Høyere turtall øker friksjonsoppvarmingen og kan føre til vibrasjoner eller pisking. En blyskrue som fungerer ved 100 rpm kan svikte ved 1000 rpm uten redesign.

Hva en trapesformet skrue egentlig er

A Trapesformet skrueer en kraftskrue med en trapesformet gjengeprofil designet for å konvertere roterende bevegelse til lineær bevegelse. Sammenlignet med kuleskruer bytter den typisk effektivitet for enkelhet, robusthet og enklere lastholding. Den handelen kan være akkurat det du ønsker i løfte-, klem-, justerings- eller bevegelsessystemer der "blir der du legger den" betyr mer enn ultralav friksjon.

Det som gjør det praktisk i industrielle miljøer er ikke bare trådformen – det er økosystemet: matchende muttere (bronse, stål, polymerer), anti-slippløsninger, selvsmørende design og fleksible produksjonsmetoder. Gjort riktig, aTrapesformet skruemontering kan være kostnadseffektiv, vedlikeholdbar og overraskende presis for mange bruksområder.

Grunnleggende valg som forhindrer anger

Hvis du bare husker én ting: ikke velg enTrapesformet skrueetter diameter alene. Velg det som et system: bly (eller stigning), lengde, mutterdesign, materialparing, smøreplan og endestøtte.

• Bly (reise per revolusjon):Større bly beveger seg raskere, men er mer sannsynlig å drive tilbake og genererer mer varme ved høy belastning. Mindre bly forbedrer kontrollerbarheten og lastholderen, men reduserer hastigheten.
• Diameter og kjernestyrke:Større diameter forbedrer knekkmotstanden og stivheten, noe som betyr noe for lange spenn og tunge belastninger.
• Ustøttet lengde og piskerisiko:Lange skruer ved høyt turtall kan piske. Hvis du trenger fart på lang lengde, kan det hende du trenger mellomstøtte, forskjellige endelagerarrangementer, eller en annen bevegelsesløsning.
• Driftssyklus:Intermitterende justering (noen sekunder her og der) er veldig forskjellig fra kontinuerlig bevegelse. Kontinuerlig drift krever bedre varmestyring og slitasjestrategi.
• Miljø:Støv, kjølevæske, vaskemidler og utendørs korrosjon flytter det beste valget mot forseglet beskyttelse, rustfrie materialer eller polymernøtter.

Hurtigvalgsmatrise

Bruk denne tabellen som utgangspunkt for å velge enTrapesformet skruekonfigurasjon. Det er ikke en erstatning for tekniske beregninger, men det vil holde deg unna de vanligste fellene.

Nøttetyper og materialer som faktisk betyr noe

Skruen får oppmerksomheten, men mutteren bestemmer ofte levetid og følelse. For enTrapesformet skruemontering, muttervalget påvirker: friksjon, støy, tilbakeslag, forurensningstoleranse og hvor tilgivende systemet er for feiljustering.

• Bronse nøtter:Et klassisk valg for lastekapasitet og forutsigbar slitasje. Flott når du kan smøre og holde rusk under kontroll.
• Stålmuttere:Sterk, men kan være mindre tilgivende og kan kreve forsiktig smøring og overflateparing for å unngå gnaging.
• Teknisk plast (nylon, POM, PEEK, kompositter):Ofte mer stillegående og kan kjøres med minimal smøring. Riktig polymer kan håndtere tøffe miljøer; feil polymer kan krype under belastning eller mykne med varme.

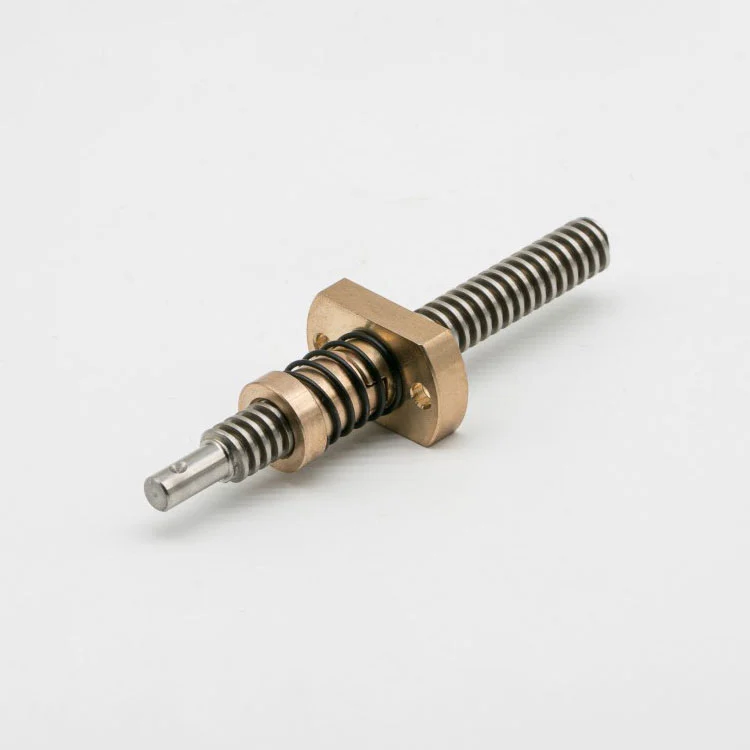

• Anti-backlash muttere:Designet for å redusere klaring og forbedre retningsendringer. Ideell når posisjoneringskvalitet betyr mer enn ultralavt dreiemoment.
• Oljefrie / selvsmørende muttere:Nyttig når smøring er upraktisk, uønsket eller lett kan vaskes bort.

Sjekkliste for integrering: støtter, justering, smøring

Selv de besteTrapesformet skruevil skuffe hvis den omkringliggende designen er uforsiktig. Disse integreringspunktene er der mange prosjekter stille feil under skalering fra prototype til produksjon.

• Avslutt støttestrategi:Definer hvilken ende som er fast og hvilken som er flytende. Lagervalg påvirker aksialt spill, stivhet og støy.
• Justering og montering:Feiljustering øker friksjonen og slitasjen dramatisk. Bruk riktige hus, maskineringsreferanser, og unngå å tvinge mutteren på plass under montering.
• Smøreplan:Bestem deg tidlig: fett, olje, tørrløpende polymer eller forseglet tilnærming. "Vi legger til smøring senere" blir vanligvis "Vi har ikke designet plass for smøring."
• Beskyttelse mot forurensning:Belger, deksler, vindusviskere og plassering vekk fra spon og støv kan øke levetiden.
• Termisk oppførsel:Høyere driftssykluser genererer varme. Varme endrer klaringer, øker slitasjen og kan myke opp enkelte polymerer.
• Tilbakekjøringsbekreftelse:Hvis "må holde når strømmen er av" er et krav, valider det med reell belastning og reell vibrasjon.

Kvalitetsspørsmål å stille før du kjøper

Hvis du kjøper enTrapesformet skrue, er det smarteste trekket å stille spørsmål som avslører prosesskontroll. Pris er lett å sammenligne; konsistens er det ikke. Disse spørsmålene beskytter deg mot ubehagelige overraskelser.

• Hvilke toleranser kan du holde på blynøyaktighet, retthet og trådform?Spør etter leverandørens standard og valgfrie karakterer.
• Rullet eller slipt?Og hva er inspeksjonsmetoden for hver batch?
• Hvilke materialpar anbefaler du for min belastning, hastighet og miljø?En god leverandør vil spørre om driftssyklus og forurensning.
• Hvordan kontrollerer du tilbakeslag?Standardklaring, valgbare passformer eller anti-backlash-design.
• Hvilke overflatebehandlinger er tilgjengelige?Spesielt hvis korrosjon eller slitasje er et problem.
• Kan du levere skrue-og-mutter-montasjer matchet som et par?Matching reduserer variasjonen og sparer tid for feilsøking.
• Hva trenger du fra meg for å sitere riktig?Krav til tegninger, slag, last, hastighet, montering og "holdeposisjon".

Hvor Suzhou Maitu Screw Rod Manufacturing Co., Ltd. kan hjelpe

Hvis du leter etter en leverandør som kan støtte både standard og tilpassede konfigurasjoner,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserer på trapesformede blyskrueløsninger for lineær bevegelse og automatiseringsbruk – inkludert alternativer som flerstartstiler, paret skrue-og-mutter forsyning, og flere ruter for muttermateriale (for eksempel polymerbaserte valg og anti-tilnærminger).

I praksis betyr det at du kan nærme deg innkjøp på en renere måte: i stedet for å plukke en skrue fra en katalog og håpe at mutteren oppfører seg, kan du spesifisere ytelsesmål og motta en anbefalt sammenkobling. Dette er spesielt nyttig når begrensningene dine inkluderer «ingen smøring», «redusert tilbakeslag» "spesiell bronse" eller "teknisk plast", eller når prosjektet ditt trenger gjentatt tilpasning på tvers av varianter.
