Hvordan kan ultrapresisjons lineære guider forbedre nøyaktighet, stabilitet og pålitelighet i moderne bevegelsessystemer

Artikkelsammendrag: Ultrapresisjon lineære guiderer avgjørende for bevegelsessystemer som krever eksepsjonelt nøyaktig posisjonering, jevn bevegelse, høy stivhet og langvarig repeterbarhet. Fra halvlederutstyr og presisjonsmaskinverktøy til robotikk og medisinsk utstyr, den rette lineære guiden kan direkte påvirke maskineringskvalitet, utstyrsstabilitet og driftskostnader. Denne artikkelen forklarer hvordan ultrapresisjonsføringer fungerer, hvilke spesifikasjoner som betyr mest, hvordan presisjonskarakterer sammenlignes, og hva kjøpere bør vurdere når de velger en pålitelig løsning fra en profesjonell produsent som f.eks.Maitu.

Innholdsfortegnelse

• Hvorfor er ultrapresisjons lineære guider viktige?
• Hvilke tekniske egenskaper definerer en lineær guide med høy ytelse?
• Hvordan påvirker presisjonskarakterer og -toleranser ytelsen?
• Hvilke materialer og overflatebehandlinger støtter langsiktig nøyaktighet?
• Hvor er ultrapresisjons lineære guider ofte brukt?
• Hvordan bør du velge riktig lineær guide?
• Hvilken kvalitetskontroll bør kjøpere forvente?
• Ofte stilte spørsmål
• Siste tanker

Hvorfor er ultrapresisjons lineære guider viktige?

I moderne automatisering handler lineær bevegelse ikke lenger bare om å flytte en komponent fra punkt A til punkt B. Halvlederproduksjon, presisjonsinspeksjon, CNC-maskinering, robotikk og medisinsk utstyr krever ofte repeterbar bevegelse med ekstremt små avvik. I disse applikasjonene kan selv noen få mikrometer med geometrisk feil påvirke produktkvalitet, monteringsnøyaktighet eller måleresultater.

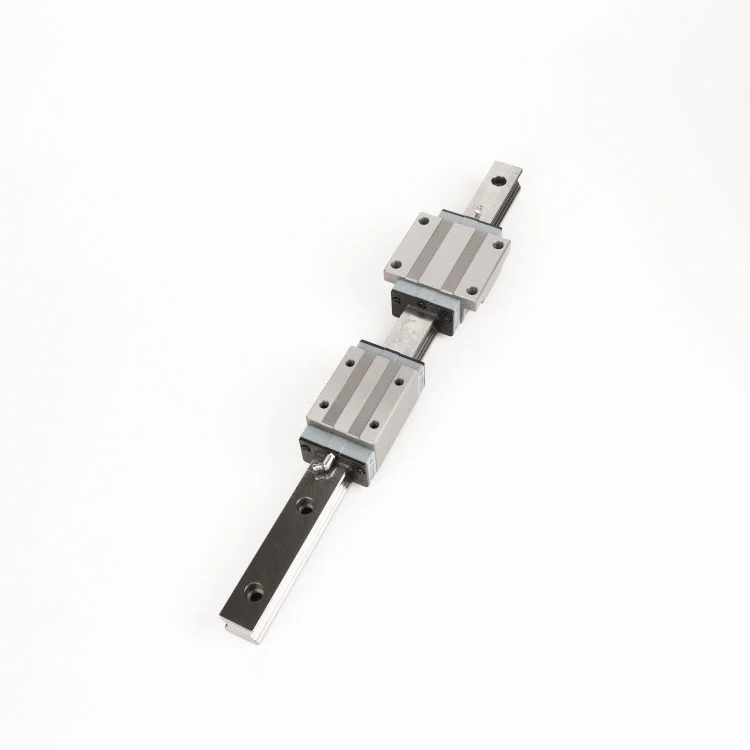

Ultrapresisjon lineære guider gir et kontrollert rullebevegelsesgrensesnitt mellom en styreskinne og vogn. Deres optimaliserte løpebanegeometri, nøye slipte monteringsoverflater og kontrollerte produksjonstoleranser bidrar til å minimere uønsket vibrasjon, posisjonsvariasjon og mekanisk spill.

Maitu utvikler lineære bevegelsesprodukter for krevende industrielle applikasjoner og har mer enn 12 års erfaring innen presisjonskomponentproduksjon og relaterte løsninger. Dens ultrapresisjonsføringer er designet rundt stivhet, dimensjonskonsistens, belastningsytelse og langsiktig pålitelighet, noe som gjør dem egnet for systemer der vanlige lineære føringer kanskje ikke gir tilstrekkelig nøyaktighet.

Verdien av en ultrapresisjonsguide er derfor ikke begrenset til dens dimensjonstoleranse. Det er kombinasjonen av geometrisk nøyaktighet, materialegenskaper, forspenningsadferd, installasjonskvalitet, smøring, forsegling og kvalitetsinspeksjon som bestemmer den virkelige bevegelsesytelsen.

Hvilke tekniske egenskaper definerer en lineær guide med høy ytelse?

En lineær presisjonsguide bør vurderes som en komplett bevegelseskomponent i stedet for et enkelt nøyaktighetstall. Flere tekniske egenskaper fungerer sammen for å bestemme ytelsen.

Firepunktskontakt og lastfordeling

En optimalisert løpebanestruktur kan fordele påført belastning over flere kontaktpunkter. Dette hjelper guiden til å håndtere radielle krefter, sidekrefter og momentbelastninger mer effektivt, spesielt i flerakset utstyr.

Presisjonsjorde overflater

Bakkede løpebaner og monteringsflater bidrar til jevnere vognvandring og forbedret dimensjonskonsistens. Maitu spesifiserer bakkeløp med en overflatefinish på omtrent Ra 0,4–0,8 μm for sin ultrapresisjonsserie.

Høy stivhet

Stivhet blir spesielt viktig når føringen støtter tungt verktøy, skjærekrefter, inspeksjonsmoduler eller fleraksemekanismer. En stiv føringsvei kan bidra til å redusere deformasjon og opprettholde posisjonsstabilitet under arbeidsbelastning.

Pålitelig tetning og smøring

Forurensning er en stor bekymring i lineære bevegelsessystemer. Integrerte tetninger med flere labyrint kan bidra til å forhindre at forurensninger når de rullende elementene og løpebanene. Valgfrie smøreløsninger kan redusere vedlikeholdskravene ytterligere under lengre drift.

• Stabil og jevn lineær bevegelse
• Høy belastning og momentbelastningsevne
• Redusert vibrasjon under reise
• Kontrollert monterings- og kjørenøyaktighet
• Beskyttelse mot støv og eksterne forurensninger
• Lengre vedlikeholdsintervaller når det er riktig smurt

Hvordan påvirker presisjonskarakterer og -toleranser ytelsen?

Presisjonsgrad bestemmer hvor tett kritiske dimensjoner og geometriske egenskaper kontrolleres. For applikasjoner som involverer flere parallelle skinner eller koordinerte akser, er konsistens mellom føringsveier spesielt viktig fordi små dimensjonsforskjeller kan samle seg under installasjon og drift.

For eksempel gir Maitus produksjonsdata flere presisjonsgrader, inkludert N, H, P, SP og UP. UP-klassen representerer den høyeste presisjonskategorien i det listede området.

Merk: Verdiene som vises er produksjonsparametere for høyde- og breddetillegg (△H og △W) og bør evalueres sammen med den spesifikke guidekonfigurasjonen og applikasjonskravene.

For systemer som krever synkronisert bevegelse, kan valg av høyere presisjonsklasse gi større dimensjonskonsistens. Den høyeste karakteren er imidlertid ikke automatisk det beste valget for hver maskin. Kjøpere bør balansere nødvendig nøyaktighet, last, skinnelengde, installasjonsforhold, driftsmiljø og totale prosjektkostnader.

Hvilke materialer og overflatebehandlinger støtter langsiktig nøyaktighet?

Materialvalg påvirker direkte hardhet, slitestyrke, dimensjonsstabilitet og levetid. Høykarbon kromlagerstål, som SUJ2-ekvivalent materiale, er mye brukt for krevende rullende kontaktkomponenter fordi det kan oppnå høy hardhet etter passende varmebehandling.

Maitus ultrapresisjons lineære guideserie bruker krombærende stål med høyt karbonnivå med en spesifisert hardhet på omtrent 58–62 HRC. Presisjonsslipte løpebaner og kontrollert varmebehandling bidrar til å skape en stabil kontaktflate for kontinuerlig drift.

Avhengig av påføringsmiljøet kan overflatebehandlinger også vurderes. Svart oksid og strømløs nikkelbelegg kan gi ekstra overflatebeskyttelse og kan være nyttig når korrosjonsbestandighet eller miljømessig holdbarhet er en viktig faktor.

• Grunnmateriale:Høykarbon kromlagerstål
• Hardhet:Omtrent 58–62 HRC
• Raceway finish:Omtrent Ra 0,4–0,8 μm
• Valgfri beskyttelse:Svart oksid eller strømløs nikkelbelegg

Hvor er ultrapresisjons lineære guider ofte brukt?

Jo strengere bevegelseskravene er, desto større er den potensielle verdien av en høypresisjonsføring. Disse komponentene er spesielt relevante når utstyret må opprettholde repeterbar posisjon mens de håndterer kontinuerlig bevegelse eller ekstern belastning.

Halvlederutstyr

Waferhåndtering, inspeksjon, dispensering og emballasjeutstyr kan kreve svært kontrollert bevegelse. Stabil lineær veiledning hjelper posisjoneringssystemer med å opprettholde repeterbarhet og redusere uønsket vibrasjon.

Presisjonsmaskiner

CNC og annet maskineringsutstyr med høy nøyaktighet er avhengig av stive bevegelseskomponenter for å støtte skjærenøyaktighet og repeterbar verktøyposisjonering.

Industriell robotikk

Lineære akser som brukes med robotsystemer kan oppleve skiftende belastninger og komplekse bevegelsesmønstre. Sterk momentbelastningskapasitet kan bidra til å opprettholde stabilitet i fleraksekonfigurasjoner.

Presisjonsmåleinstrumenter

Måleutstyr er spesielt følsomt for mekaniske avvik. Jevn bevegelse og kontrollerte geometriske toleranser kan bidra til å redusere mekaniske kilder til målefeil.

Medisinsk utstyr

Medisinsk produksjon og presisjonsinstrumenter krever ofte pålitelig plassering, kontrollert bevegelse og passende overflatebeskyttelse. Valg av veileder bør ta hensyn til både mekanisk ytelse og miljøkrav.

Hvordan bør du velge riktig lineær guide?

Å velge en føringsvei kun basert på den annonserte presisjonsklassen kan føre til en uegnet design. En bedre tilnærming er å evaluere det komplette driftsmiljøet og de mekaniske kravene.

1. Bestem den nødvendige posisjoneringsnøyaktigheten:Definer målnøyaktigheten, repeterbarheten og tillatt geometrisk avvik.
2. Beregn statiske og dynamiske belastninger:Vurder nyttelast, akselerasjon, skjærekraft, momentbelastninger og lastfordeling.
3. Sjekk skinnelengden:Lengre skinner kan ha ulike toleransekrav, så lengde og presisjonsgrad bør vurderes sammen.
4. Vurder miljøforhold:Vurder støv, fuktighet, temperatur, etsende stoffer og krav til renrom.
5. Velg passende smøring:Riktig smøring er avgjørende for å redusere friksjonen og støtte jevn rulleytelse.
6. Bekreft installasjonsnøyaktigheten:Selv en svært presis føring kan ikke kompensere for en feilbearbeidet eller dårlig justert monteringsflate.
7. Be om inspeksjonsdokumentasjon:Tekniske inspeksjonsrapporter gir nyttig bevis på at leverte komponenter oppfyller de avtalte spesifikasjonene.

For prosjekter med krevende krav, bør ingeniører også vurdere vognkonfigurasjon, forhåndsbelastning, monteringsmetode, skinneparallellitet, interaksjon mellom drivsystem og forventet servicesyklus før de fullfører spesifikasjonen.

Hvilken kvalitetskontroll bør kjøpere forvente?

Presisjonskomponenter krever målbar kvalitetskontroll i stedet for visuell inspeksjon alene. En profesjonell leverandør bør ha prosesser som dekker råvarer, varmebehandling, sliping, dimensjonell verifisering, driftsytelse og sluttkontroll.

Maitu opplyser at produksjonsprosessen bruker ERP-basert kvalitetssporbarhet fra lagring av høykarbon kromholdig stål gjennom varmebehandling, presisjonssliping og sluttinspeksjon. Dens føringsveier er også utsatt for profilprojeksjon, støyevaluering og lastverifisering, med inspeksjonsdokumentasjon for bestillinger.

Denne tilnærmingen er viktig for OEM-er og ingeniørteam fordi sporbare inspeksjonsdata kan støtte innkommende kvalitetskontroll, prosjektdokumentasjon og langsiktige vedlikeholdsbeslutninger.

Maitu rapporterer også mer enn 16 000 spesifikasjoner av presisjonsblyskruer og lineære komponenter utviklet siden Suzhou-driften startet, sammen med erfaring fra mer enn 5 000 globale kunder. Produksjonsressursene inkluderer anlegg i Suzhou og Dongguan, som støtter både krav til små kvantiteter og større produksjonsordrer.

Ofte stilte spørsmål

Hva er ultrapresisjons lineære guider?

Ultrapresisjon lineære guider er lineære bevegelseskomponenter med høy nøyaktighet designet for applikasjoner som krever kontrollert posisjonering, jevn bevegelse, høy stivhet og konsistente geometriske toleranser. De brukes ofte i halvlederutstyr, presisjonsmaskiner, robotikk, måleutstyr og medisinsk produksjon.

Hva skiller lineære føringer i UP-grad fra standardkarakterer?

UP-grade føringsveier er produsert med strammere dimensjonale forhold enn standardkvaliteter. For eksempel viser Maitus listede produksjonsparametere et △H og △W-godtgjørelse på 2 μm for UP-grade skinner med lengder opp til 500 mm. Den faktiske egnetheten til en karakter avhenger av det komplette maskindesignet og nødvendig nøyaktighet.

Hvilket materiale brukes vanligvis til lineære føringer med høy presisjon?

Høykarbon kromlagerstål er ofte valgt for krevende lineære bevegelsesapplikasjoner fordi det kan oppnå høy hardhet og slitestyrke etter varmebehandling. Maitu spesifiserer SUJ2-ekvivalent materiale med en hardhet på omtrent 58–62 HRC for sin ultrapresisjonsserie.

Hvordan kan levetiden for lineær guide forbedres?

Riktig installasjon, passende forspenning, passende smøring, forurensningskontroll, riktig lastfordeling og regelmessig inspeksjon bidrar til levetiden. Forseglede føringsveier og egnede overflatebehandlinger kan gi ekstra beskyttelse i utfordrende driftsmiljøer.

Er ultrapresisjonsføringer egnet for renroms- eller halvlederapplikasjoner?

De kan være egnet når føringskonfigurasjonen, smøring, forsegling, overflatebehandling og renhetskrav er riktig tilpasset applikasjonen. For sensitive miljøer bør kjøpere diskutere krav til material, belegg, smøring, partikkelkontroll og inspeksjon med leverandøren før bestilling.

Siste tanker

Ultrapresisjon lineære guider spiller en kritisk rolle i applikasjoner der bevegelsesnøyaktighet, stivhet, repeterbarhet og pålitelighet direkte påvirker utstyrets ytelse. Å velge riktig løsning krever mer enn å sammenligne nominelle presisjonskarakterer. Materialkvalitet, løpebanefinish, lastfordeling, forsegling, smøring, installasjonsforhold, inspeksjonsprosedyrer og brukskrav bør alle vurderes samlet.

Med mer enn 12 års erfaring innen presisjons lineær bevegelsesteknologi, en bred produktportefølje, detaljerte produksjonsparametere og sporbare kvalitetskontrollprosesser, tilbyr Maitu lineære guideløsninger for krevende industrielle applikasjoner. Hvis du vurderer veiledninger for CNC-utstyr, halvledermaskineri, robotikk, presisjonsmålinger eller medisinsk produksjon, kan du lære mer om Ultra Precision Linear Guides ogkontakt ossfor å diskutere nøyaktighet, last, skinnelengde, miljø- og tilpasningskrav.
