Støtteenhet fast og støttet side

Maitus støtteenhet med fast og støttet side er presisjonskonstruert og er primært tilgjengelig i to forskjellige typer: den faste siden og den støttede siden, hver designet for å oppfylle spesifikke mekaniske funksjoner i et system. Konfigurasjonen av støtteenheter er et grunnleggende aspekt i enhver blyskrueenhet, kritisk for å sikre driftsstabilitet og oppnå presis lineær bevegelse.

Send forespørsel

produktbeskrivelse

Den definerende egenskapen til støtteenheten med fast og støttet side fra Maitu-fabrikken er dens evne til å begrense bevegelse i både aksial og radiell retning. Den inneholder typisk et matchet par vinkelkontaktlager eller et dypt sporkulelager kombinert med et trykklager, som sammen absorberer både radielle belastninger og skyvebelastninger fra skruen. Denne konfigurasjonen er konstruert for å gi stiv aksial fiksering, noe som gjør den til en uunnværlig komponent for applikasjoner som krever høypresisjonsposisjonering og overføring av betydelige toveis skyvekrefter.

Motsatt er støtteenhetens faste og støttede side preget av sin kapasitet til å tillate aksial flyte samtidig som den gir radiell støtte. Den bruker vanligvis et enkelt dypt sporkulelager eller en radiell bøsning, som gjør at skrueakselen kan utvide seg eller trekke seg fritt sammen i aksial retning på grunn av termiske endringer. Denne spesifikke utformingen er kritisk for å kompensere for termisk forlengelse i lange skruesammenstillinger, for å forhindre farlige indre spenninger, binding og potensiell systemfeil.

Valget mellom en fast og en støttet side er imidlertid ikke bare et valg, men en systematisk designbeslutning. En feil konfigurasjon kan føre til redusert nøyaktighet, overdreven støy og for tidlig lagersvikt. Derfor er riktig sammenkobling og nøyaktig justering av disse enhetene like kritisk som selve skruen for integriteten til hele bevegelsessystemet.

Vi er interessert i å tilby integrerte skrue- og støtteenhetsløsninger. Vår støtteenhet med fast og støttet side er konstruert for å matche spesifikasjonene til våre trapes- og ACME-skruer.

Produksjonsparametere

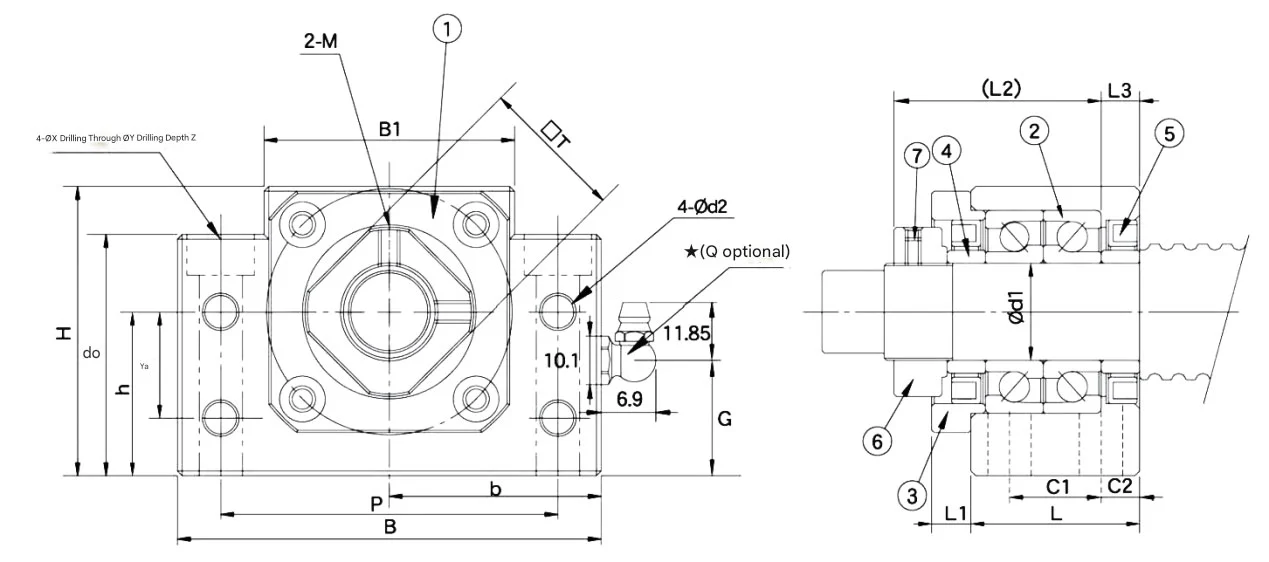

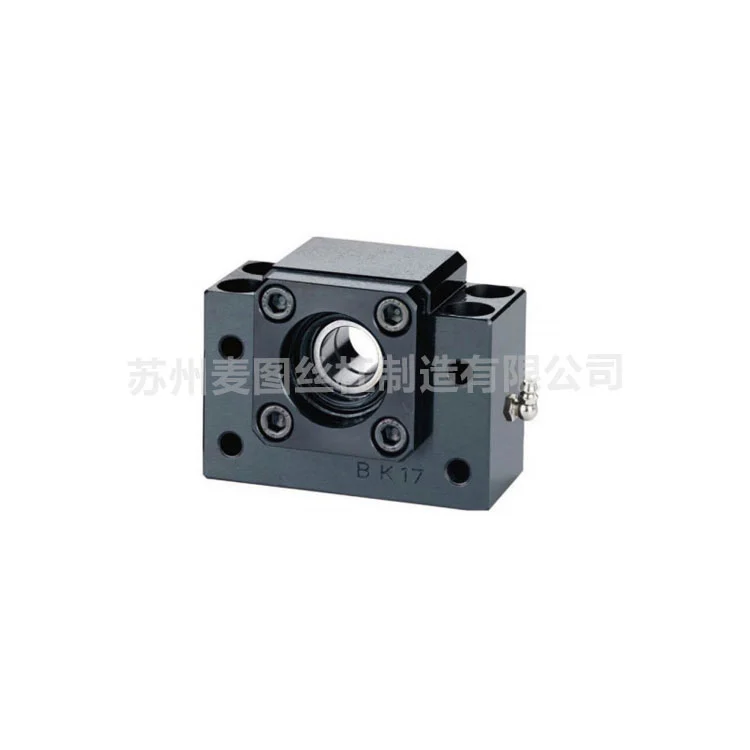

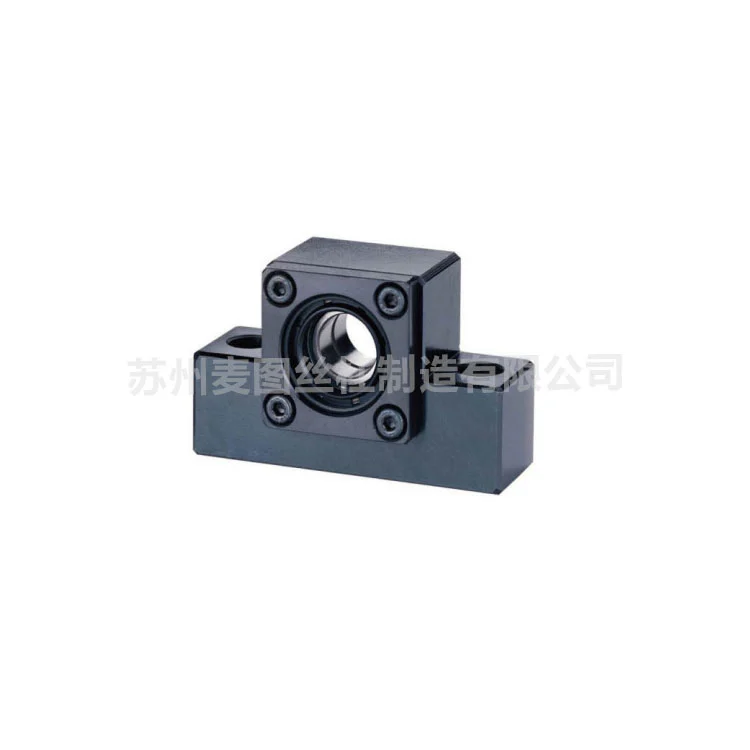

Støtteenhet MBK-serien med fast side

Modell	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

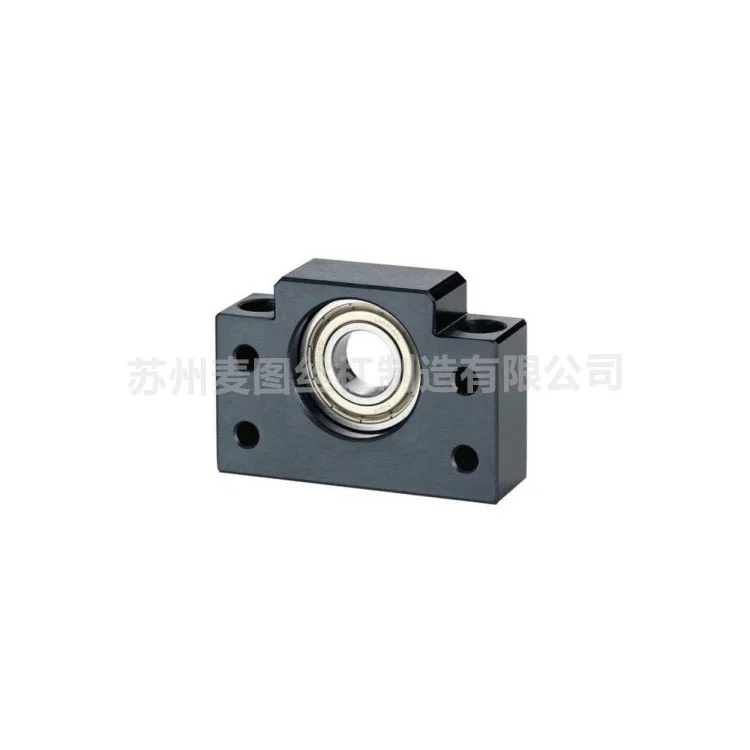

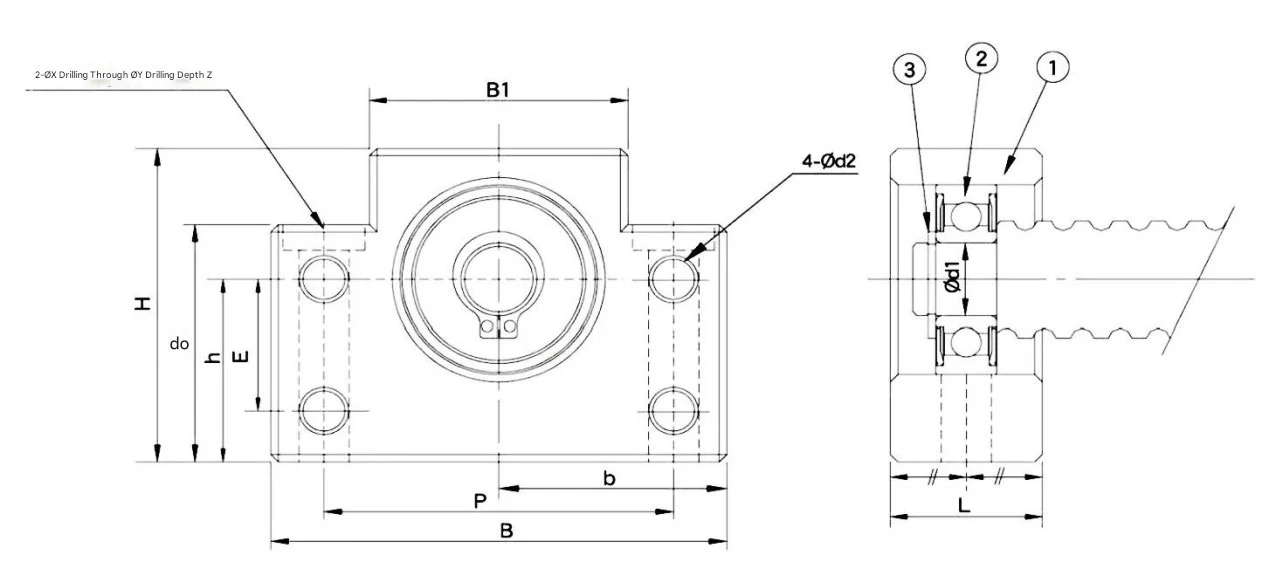

Support Unit Support Side MBF Series

Modell	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

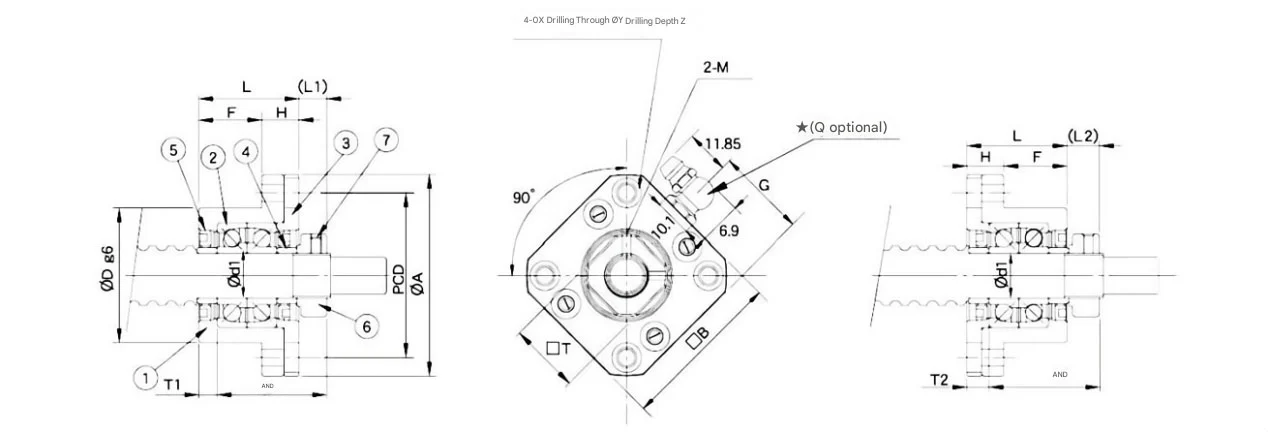

Støtteenhet MFK-serien med fast side

Modell	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

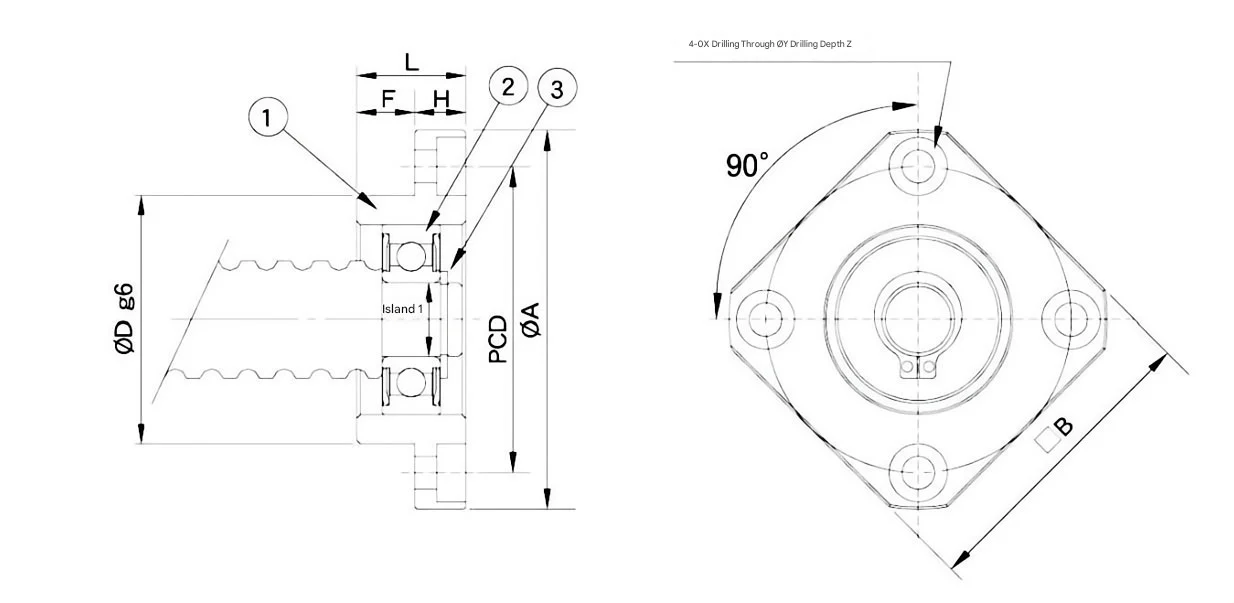

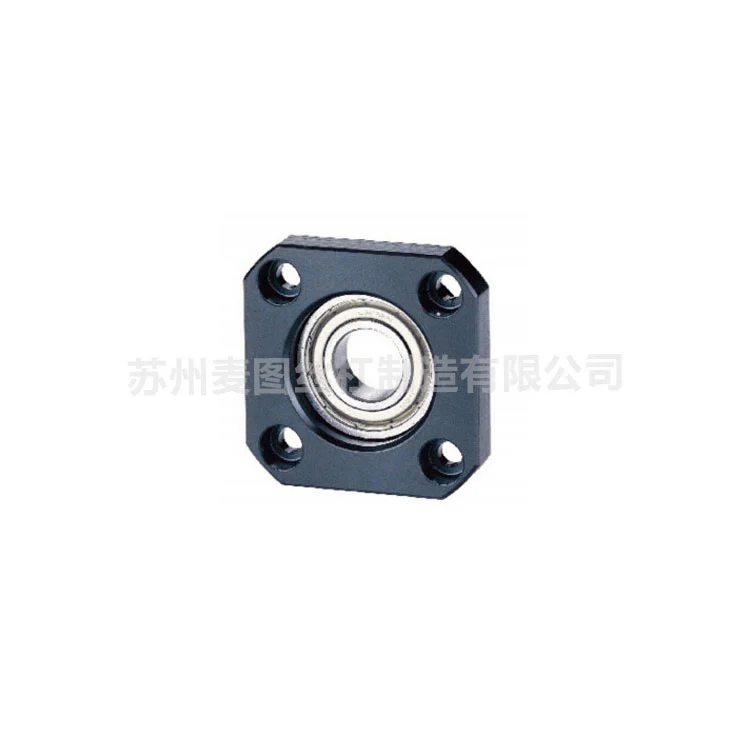

Support Unit Support Side MEF Series

Modell	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Hvorfor velge Maitu-produkter?

Systematisk bevegelsesintegritet

Vi selger ikke bare deler; vi tilbyr integrerte bevegelsesløsninger. Våre faste og støttede enheter er konstruert for perfekt å matche våre trapes- og ACME-skruespesifikasjoner, og eliminerer innrettingsfeil og sikrer den strukturelle integriteten til hele transmisjonssystemet.

Avansert termisk kompensasjonsdesign

Våre "Supported Side"-enheter er spesielt designet for å tillate aksial flyting. Ved å la skrueakselen utvide seg eller trekke seg sammen fritt under temperatursvingninger, forhindrer vår design interne spenninger og bindinger, som er de viktigste årsakene til for tidlig systemsvikt i lange skruesammenstillinger.

Høystiv toveis lasting

For presisjonsposisjonering har våre "Fixed Side"-enheter høykvalitets vinkelkontaktlager. Denne konfigurasjonen gir overlegen aksial og radiell begrensning, og absorberer betydelige toveis skyvekrefter for å opprettholde presis nøyaktighet selv under tunge industrielle belastninger.

12+ års produksjonsekspertise

Med en arv som stammer fra Shanghai Yingqi og et tiår med uavhengig produksjon i Suzhou, bringer Maitu dyp domeneerfaring. Vårt ISO 9001-sertifiserte anlegg bruker et egenutviklet ERP-system for å overvåke hvert trinn i produksjonen, og sikrer at hver støtteenhet oppfyller strenge industrielle toleranser.

Påvist ytelse og tilpasning

Med over 80 000 enheter levert til globale kunder, tilbyr vi en dokumentert merittliste. Enten du trenger standard karbonstål eller spesialiserte materialer som rustfritt stål eller bronse, kan vårt team på 10 ingeniører tilpasse støtteenheten for å passe dine spesifikke miljømessige og mekaniske krav.

FAQ

Hvordan velge støtteenhet fast og støttet side riktig?

Et standard høypresisjonsoppsett krever én fast side (for å låse skruen aksialt og håndtere trykkbelastninger) og én støttet side (for å gi radiell støtte samtidig som den tillater termisk ekspansjon). Vårt ingeniørteam kan hjelpe deg med å bestemme den spesifikke lagerkonfigurasjonen (f.eks. vinkelkontakt vs. dypt spor) basert på krav til lastretning og hastighet.

Er støtteenhetene kompatible med både trapes- og ACME-skruer?

Ja. Vi er spesialister på integrerte løsninger. Våre støtteenheter er spesifikt maskinert for å matche endetappdimensjonene til våre 30° trapesformede og 29° ACME-skruer. Dette sikrer en sømløs passform, reduserer vibrasjoner og støy under høyhastighetsdrift.

Hvilke tiltak tar Maitu for å sikre lang levetid for disse enhetene?

Vi bruker strenge kvalitetskontrollprosedyrer, inkludert presis husboringsliping og valg av høykarbon kromlagerstål. Enhetene våre er satt sammen i kontrollerte miljøer for å forhindre forurensning, og sikrer at smøremiddelet og tetningene gir vedlikeholdsfri ytelse i lengre intervaller.

Kan du tilby støtteenheter for tilpassede akseldiametre og spesialmaterialer?

Absolutt. Mens vi tilbyr et bredt spekter av standardspesifikasjoner, er fabrikken vår utstyrt med CNC dreiebenker og høypresisjonsmaskiner for å håndtere tilpassede design. Vi kan produsere enheter med forskjellige materialer – inkludert rustfritt stål for korrosive miljøer – basert på dine spesifikke tegninger og tekniske notater.
