Abstrakt
A Trapesformet skruemutterser enkelt ut – helt til maskinen begynner å skravle, sklir ut av posisjon eller slites ut mye tidligere enn forventet. Hvis du noen gang har vært borti tilbakeslag som ødelegger repeterbarheten, piping/støy under belastning, klebrig bevegelse, hyppig ettersmøring eller gjengeskade fra støv og rusk, Grunnårsaken er ofte muttervalget (materiale, passform, geometri og hvordan den er installert), ikke skruen alene.
Denne veiledningen bryter ned de virkelige beslutningspunktene – belastning, hastighet, nøyaktighet, miljø, monteringsstil og vedlikeholdsforventninger – slik at du kan velge en mutter som yter slik applikasjonen din trenger. Du finner også en praktisk sammenligningstabell, installasjonstips som forhindrer for tidlig feil, og en kort FAQ for å hjelpe deg med å skrive en ren, kjøpsklar spesifikasjon.
Disposisjon
- Vanlige feilmoduser og smertepunktene de skaper
- Hvordan en trapesformet mutter oppfører seg sammenlignet med andre bevegelsesalternativer
- En utvalgssjekkliste du kan bruke før du legger inn en bestilling
- Materiale- og designalternativer (inkludert anti-backlash og oljefrie valg)
- Mutterformfaktorer og monteringsbegrensninger
- Installasjons- og vedlikeholdsvaner som forlenger levetiden
- Når tilpassede muttere gir mer mening enn "nære nok" standarddeler
- FAQ og en rask spesifikasjonsmal
Innholdsfortegnelse
- Der trapesmuttere vanligvis svikter i ekte maskiner
- Hva en trapesformet skruemutter faktisk gjør i et bevegelsessystem
- En praktisk utvalgssjekkliste
- Materiale- og designalternativer sammenlignet
- Mutterformer og monteringsstiler
- Tilbakeslag, nøyaktighet og repeterbarhet
- Monteringstips som forhindrer tidlig slitasje
- Vedlikehold og livsforlengende vaner
- Når standardmuttere ikke fungerer og tilpasning lønner seg
- FAQ
Der trapesmuttere vanligvis svikter i ekte maskiner
De fleste kjøpere begynner ikke å handle for enTrapesformet skruemutterfordi de kjeder seg. De starter fordi noe gjør vondt: skrothastigheten øker, vedlikeholdstiden eksploderer, eller bevegelsen "føles feil". Her er de vanligste smertepunktene og hva som ligger bak dem.
- Tilbakeslag som ødelegger posisjonering:Mutter-til-skrue-klaringen er for stor for dine nøyaktighetsbehov, eller designet mangler forhåndsbelastning. Dette viser seg som nøling ved reversering av retning, inkonsekvent målsøking eller drift i gjentatte sykluser.
- Støy, vibrasjoner og "skravling":Ofte forårsaket av feiljustering, sidebelastning, dårlig monteringsstivhet eller en materialsammenkobling som forsterker friksjonen. Noen ganger får skruen skylden, men mutteren og monteringen er ofte den virkelige synderen.
- Rask slitasje eller gjengeskade:Slipestøv, utilstrekkelig smøring, feil materiale for lasten eller en driftssyklus som genererer varme. Hvis mutteren din har på seg som et viskelær, kan den gjøre jobben som et lager eller en guide (og det burde den ikke).
- Stickende eller ujevn bevegelse:Forurensning, gnaging (metall-på-metall-problemer), deformasjon under belastning eller termiske ekspansjonseffekter. Det som føles som "dårlig maskinering" kan ganske enkelt være et misforhold mellom muttermateriale og driftsmiljø.
- For mye vedlikehold:Hvis applikasjonen din ikke tåler hyppig ettersmøring, vil du ha oljefrie/selvsmørende design eller konstruerte polymerer som reduserer friksjon og tiltrekker seg mindre rusk.
Nøkkelen: å velge en mutter handler mindre om å "finne en mutter som passer til tråden" og mer om å matche ytelsen til systemet ditt realiteter – lastbane, føringer, montering, varme og forurensning.
Hva en trapesformet skruemutter faktisk gjør i et bevegelsessystem
A Trapesformet skruemutterer arbeidsgrensesnittet som konverterer skruens rotasjon til lineær bevegelse (eller omvendt). I praksis blir det også et friksjonsgrensesnitt, en slitasjekomponent, og - hvis designet ditt ikke er riktig støttet - et "offer" for sidebelastninger.
Trapesformede trådsystemer er mye brukt fordi de er robuste, kostnadseffektive og tåler mange industrielle forhold. Sammenlignet med resirkulerende kuleskruer, gir trapesformede systemer vanligvis høyere iboende friksjon (som kan være nyttig for selvlåsende oppførsel i enkelte vertikale belastninger), men lavere mekanisk effektivitet ved høye hastigheter. Det er ikke "bra" eller "dårlig" - det er en designavveining.
Hvis maskinen din trenger moderat hastighet, solid lastekapasitet og enkel service, er en trapesformet mutterløsning ofte en utmerket ingeniørvalg – spesielt når du velger riktig materiale, inkluderer en tilbakeslagsstrategi når det er nødvendig, og installer det riktig.
En praktisk utvalgssjekkliste
Før du ber om et tilbud eller bestiller, bruk denne sjekklisten. Det forhindrer den vanligste (og dyreste) mismatchen: å kjøpe en mutter som "passer" men presterer dårlig.
- Lasttype:bare aksial, eller påfører systemet ved et uhell sidebelastning? (Sidelast skal håndteres av føringer/lager.)
- Driftssyklus og hastighet:sporadisk justering, kontinuerlig sykling eller høyhastighetsreise som bygger varme?
- Nøyaktighetsbehov:er standardklaring akseptabelt, eller trenger du en anti-backlash-løsning for konsekvent reverseringsadferd?
- Miljø:støv, flis, fuktighet, nedvasking, renromslignende hygienekrav, kjemikalier eller temperatursvingninger?
- Smørepolicy:kan du smøre regelmessig, eller trenger du en lite vedlikeholds-/oljefri tilnærming?
- Monteringsbegrensninger:flensfeste, blokkfeste, kompakt konvolutt eller en bred kropp for å motstå rotasjon?
- Støy og følelse:vil du ha en "stille og jevn" bevegelsesopplevelse (ofte et polymer- eller optimert komposittvalg)?
- Tjenestestrategi:vil du at mutteren skal være den utskiftbare slitedelen (vanlig), eller en konstruksjon med lengre levetid med førsteklasses materialer?
Hvis du kan svare tydelig på disse punktene, kan leverandøren anbefale riktig gjengetilpasning, muttergeometri og materialsammenkobling med langt færre iterasjoner.
Materiale- og designalternativer sammenlignet
Ulike muttermaterialer oppfører seg forskjellig under friksjon, varme og forurensning. Det beste valget avhenger av dine reelle driftsforhold, ikke bare "sterkere er bedre." Bruk tabellen nedenfor som et raskt beslutningskart.
| Alternativ | Styrker | Best for | Watch-outs |
|---|---|---|---|
| Messing / Bronse | Stabil ytelse, god slitasjeoppførsel, mye brukt, forutsigbar maskinering | Generell industriell bevegelse, moderate belastninger, påviste langtidsbrukstilfeller | Trenger smøring i de fleste bruksområder; rusk kan fremskynde slitasje |
| Stål (karbon / rustfritt) | Høy styrke, sterkt gjengeinngrep, korrosjonsalternativer med rustfritt | Høyere belastninger, tøffe mekaniske miljøer, spesielle strukturelle behov | Metall-på-metall-friksjon kan være støyende; krever nøye smøring og justering |
| Nylon (f.eks. PA-materialer) | Lavt støynivå, lettere vekt, jevnere følelse, bra for mange oppgaver med moderat belastning | Automatiseringsmoduler, stillere bevegelseskrav, kostnadssensitive prosjekter | Temperatur og fuktighet kan påvirke dimensjoner; ikke ideelt for høy varme |
| POM (acetal) | Lav friksjon, god dimensjonsstabilitet, ren drift | Lette til middels tunge systemer, applikasjoner som krever jevn bevegelse med mindre smøring | Belastningsgrenser avhenger av design; unngå overdreven varmeoppbygging |
| PEEK (høyytelses polymer) | Utmerket ytelse under krevende forhold, sterk, stabil, lang levetid | Høyere ytelse automatisering, spesialiserte miljøer, lange serviceintervaller | Høyere materialkostnader; systemdesign bør rettferdiggjøre oppgraderingen |
| Oljefri / selvsmørende kompositt | Redusert vedlikehold, forbedret oppførsel der smøring er upraktisk | Støvete/skitne soner, steder hvor fett tiltrekker seg forurensninger, utstyr med begrenset tilgang | Trenger fortsatt riktig justering; "oljefri" betyr ikke "ignorer inspeksjon" |
| Anti-backlash design | Forbedrer repeterbarheten ved reversering, reduserer spill uten for stram passform | Halvleder-, medisinsk-, måle- og presisjonsposisjoneringsutstyr | Forbelastning kan øke friksjonen litt; velg basert på hastighet og drivmoment |
Praktisk tips: Når miljøet ditt er skittent, kan "mer fett" noen ganger gjøre ting verre ved å fange opp slipende partikler. I slike tilfeller kan selvsmørende design eller polymerbaserte alternativer være en smartere vei til lengre levetid og mer konsistent bevegelse.
Mutterformer og monteringsstiler
Selv med det perfekte materialet kan feil geometri forårsake hodepine under installasjonen eller føre til rotasjon, løshet eller dårlig stivhet. Vanlige mutterformfaktorer finnes av en grunn - hver løser et monteringsproblem.
- Rett (sylindrisk) type:enkel integrasjon når huset ditt allerede støtter justering og antirotasjonsfunksjoner.
- Flenstype:enkel aksial posisjonering og bolting; nyttig når du trenger rask utskifting og konsekvent montering.
- Blokktype:stabil montering, enklere antirotasjonskontroll og vennlig for tilpassede maskinrammer.
- Bred type:ekstra kontaktflate og stivhet for visse hus; kan bidra til å redusere uønsket vri.
- Kompakt økonomisk type:plassbesparende bygg der konvoluttsaker og belastninger er moderate.
Hvis mutteren din er fri til å rotere, vil ikke aksen oversettes riktig. Sørg alltid for at monteringsdesignet forhindrer mutterrotasjon mens du holder skruen på linje med lineære guider.
Tilbakeslag, nøyaktighet og repeterbarhet
Tilbakeslag er den "tapte bevegelsen" du føler når du snur retning - drivkraften din snur, men scenen beveger seg ikke umiddelbart. I mange systemer er tilbakeslag akseptabelt. I andre – plukk-og-plasser, metrologi, doseringsutstyr, mikroposisjonering – er det en avtalebryter.
Her er praktiske måter å håndtere tilbakeslag uten å skape nye problemer:

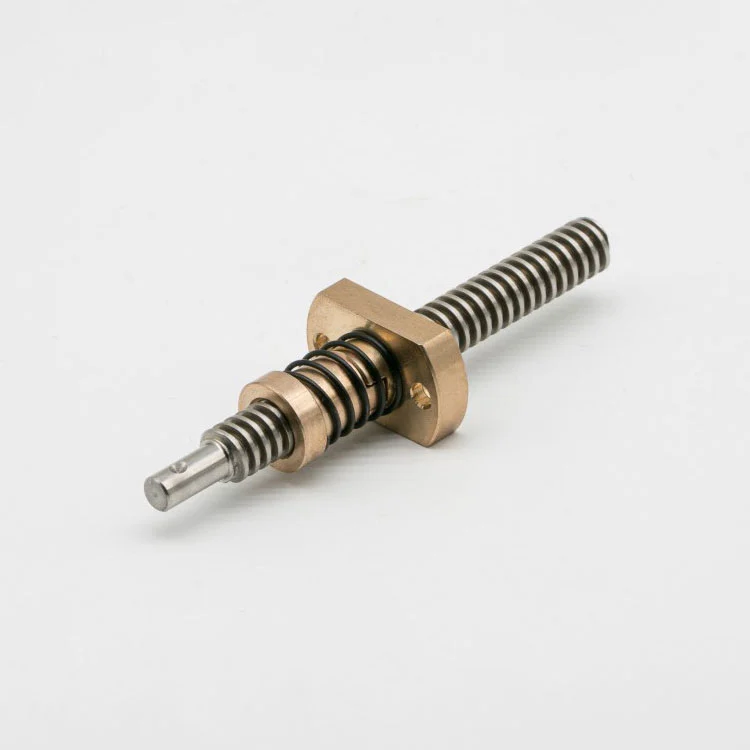

- Bruk en anti-backlash mutter design:et delt/forhåndslastet arrangement kan redusere spill samtidig som bevegelsen holdes jevn. Dette er ofte det reneste alternativet for presisjonssystemer.
- Tilpass mutteren til skruen:gjengeprofil, stigning/ledning og passformklasse må være konsekvente. "Nesten kompatibel" blir støyende og slites raskt.
- Kontroller justering og sidebelastning:tilbakeslag får skylden for problemer som faktisk er forårsaket av binding fra feiljustering.
- Bekreft dreiemomentmargin:reduksjon av tilbakeslag øker vanligvis friksjonen litt. Bekreft at motoren/drevet kan håndtere det uten overoppheting.
Hvis målet ditt er repeterbarhet, er systemet bare så godt som det svakeste leddet: mutterpasning, skrueretthet, styreskinnekvalitet, lagerstøtte og monteringsjustering samvirker. Behandle mutteren som en systemkomponent, ikke en frittstående vare.
Monteringstips som forhindrer tidlig slitasje
Mange for tidlige feil blir "installert i eksistens." En høy kvalitetTrapesformet skruemutterkan slites ut raskt hvis den blir tvunget for å bekjempe feiljustering eller sidebelastninger. Disse vanene er kjedelige – men de sparer deg for måneder.
- La guider håndtere sidebelastninger:bruk lineære skinner/foringer slik at skru-mutter-paret ser hovedsakelig aksial belastning.
- Hold skruestøtten stiv:riktige endelager reduserer pisk og vibrasjoner, spesielt ved lengre slag.
- Juster før du strammer:monter lett, flytt gjennom hele slaget for hånd/lav hastighet, og trekk deretter til festene gradvis.
- Beskytt mot rusk:belg, deksler og vindusviskere reduserer slitasje dramatisk i støvete eller sponproduserende miljøer.
- Ikke stram antirotasjonsfunksjonene for mye:å klemme et mutterhus ujevnt kan forvrenge det og skape binding.
Hvis du føler trange flekker under reisen, stopp og diagnostiser justering - ikke "kjør gjennom." Gjennomstrømming er hvordan tråder blir skadet, motorer overopphetes, og muttere blir den ofrende delen for et problem andre steder i aksen.
Vedlikehold og livsforlengende vaner
Trapesformede systemer kan være langvarige når du behandler friksjon som en administrert variabel i stedet for en ettertanke.
- Sett en realistisk smørerutine:velg smøremiddeltype basert på temperatur og forurensning, og hold intervallene konsistente.
- Rengjør før ettersmøring:å tilsette fett på grus skaper en slipepasta.
- Inspiser for tidlige symptomer:økende dreiemoment, økt støy eller synlig støvansamling er tidlige advarsler.
- Antall sporsykluser:hvis mutteren er en designet slitekomponent, unngår planlagt utskifting overraskelser ved nedetid.

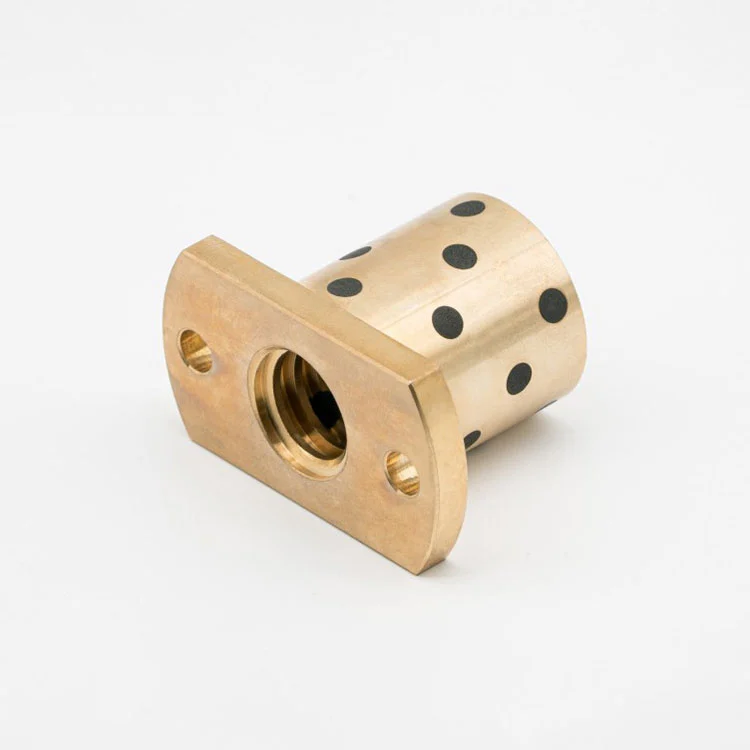

- Bruk oljefrie/selvsmørende alternativer der det er aktuelt:spesielt når tilgangen er begrenset eller renslighet er viktig.
En enkel vedlikeholdslogg – dato, miljømerknader, moment/støyobservasjoner – forteller deg ofte mer enn en defekt del noensinne vil gjøre.
Når standardmuttere ikke fungerer og tilpasning lønner seg
Standard katalogdeler er flotte – inntil monteringsplassen din er merkelig, miljøet er strengt eller nøyaktighetskravene er utilgivelige. Tilpasning er vanligvis berettiget når en av disse er sanne:
- Du trenger en spesifikk mutterform for å passe til et eksisterende hus (blokk, flens, bred kropp, kompakt konvolutt).
- Du balanserer presisjon med jevnhet og vil ha en skreddersydd tilnærming mot tilbakeslag.
- Du har miljømessige begrensninger (hygiene, lav forurensningstoleranse, begrenset smøretilgang).
- Du vil ha en spesifikk polymerytelsesprofil (lav friksjon, lav støy, stabilitet eller lengre serviceintervaller).
- Du trenger pålitelig gjengeinngrep med en målskrue og vil ha kontrollert matching i stedet for gjetting.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserer på å matche trapesformede muttere til reelle brukskrav – inkludert flere muttertyper, konstruerte polymeralternativer, oljefrie løsninger og anti-backlash-konfigurasjoner – slik at mutteren fungerer med skruen din, huset ditt og miljøet ditt i stedet for å kjempe mot dem.
Hvis du forbereder en kjøpsspesifikasjon, her er en enkel struktur du kan sende til en leverandør for å fremskynde utvalget:
- Trådbetegnelse:trapesformet størrelse + bly/pitch + hånd (høyre/venstre) + eventuelle spesielle profilnotater
- Nøttestil:rett / flens / blokk / bred / kompakt + nøkkeldimensjoner + anti-rotasjonsmetode
- Materiale:type messing/bronse/stål/polymer + miljømerknader (støv, nedvasking, temperatur)
- Resultatmål:tilbakeslagsforventning, støypreferanse, smørepolitikk, driftssyklus
FAQ
Q:Kan jeg bytte ut en slitt mutter uten å bytte skruen?
EN:Ofte ja, men det avhenger av skrueslitasje. Hvis skruegjengene er synlig slitte eller aksemomentet har økt betydelig,
en ny mutter gjenoppretter kanskje ikke ytelsen. For kritisk posisjonering, evaluer begge komponentene sammen.
Q:Er en oljefri mutter virkelig vedlikeholdsfri?
EN:Oljefrie design reduserer smørekravene og hjelper på steder der fett er upraktisk, men de fortsatt krever inspeksjon.
Justering, forurensning og sidebelastning kan forkorte levetiden uavhengig av smørestrategi.
Q:Hvilket materiale er best for stille bevegelser?
EN:Mange polymeralternativer (som nylon- eller acetalbaserte materialer) kan redusere støy og gi jevnere følelse.
For mer krevende forhold kan polymerer med høyere ytelse tilby bedre stabilitet og lengre levetid.
Q:Trenger jeg alltid en anti-backlash mutter for nøyaktighet?
EN:Ikke alltid. Hvis applikasjonen din sjelden snur retningen, eller kontrollsystemet ditt kompenserer for tilbakeslag, kan standardklaringen være bra.
Hvis repeterbarhet for reversering er viktig, er design mot tilbakeslag vanligvis den mest direkte løsningen.
Q:Hvorfor slites mutteren min fort selv om belastningen er "innenfor spesifikasjonene"?
EN:De vanligste årsakene er feiljustering, sidebelastning (guider som ikke gjør jobben sin), forurensning og varmeoppbygging fra driftssyklus.
Å fikse aksedesignet eller installasjonen forlenger ofte levetiden mer enn å bytte til en "sterkere" mutter.
Q:Hvilken informasjon bør jeg sende for å få den riktige anbefalingen raskt?
EN:Inkluder trådstørrelse/ledning, slaglengde, lastretning og størrelse, hastighet/driftsyklus, miljø (støv/vann/kjemikalier),
monteringsmåte, og om tilbakeslagskontroll er nødvendig. Bilder av forsamlingsplassen hjelper også.
Konklusjon
HøyreTrapesformet skruemutterer ikke bare en gjenget del – det er en ytelsesbeslutning som påvirker støy, nøyaktighet, levetid, og vedlikeholdsarbeid. Når du matcher materiale, muttergeometri, tilbakeslagsstrategi og installasjonspraksis til dine faktiske driftsforhold, trapesformede systemer kan være bemerkelsesverdig pålitelige og kostnadseffektive.
Hvis du vil ha hjelp til å velge et standardalternativ eller skreddersy en mutter til ditt hus, last og miljø, ta kontakt medSuzhou Maitu Screw Rod Manufacturing Co., Ltd.med dine grunnleggende parametere og applikasjonsnotater—såkontakt osså gjøre akseproblemene dine til en stabil, repeterbar bevegelsesløsning.
